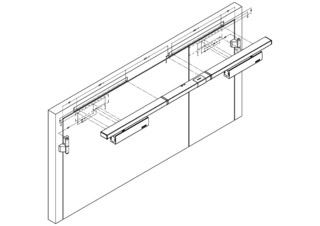

2-krilna klizna vodilica
TS 5000 R-ISM/0 * Sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s integriranom regulacijom slijeda zaključavanja i dimnom sklopkom bez električne blokade
- Sustav od dvaju zatvarača vrata TS 5000 i R-ISM/0 klizne vodilice bez električne blokade
- Kontinuirano podesiva sila zatvaranja EN2-6
- Radni napon 230 V AC
- Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
- Integrirana centralna jedinica za dojavu dima, indikator onečišćenja i praćenje praga alarma
- Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
- Brzina zatvaranja može se individualno namjestiti
- Integrirano prigušenje otvaranja, koči snažno otvorena vrata
- Optički indikator sile zatvaranja za lakšu kontrolu namještanja
- Sve funkcije s namještanjem sprijeda
Područja primjene
- Protupožarna i protudimna zaštitna vrata
- Dvokrilna desna i lijeva zaokretna vrata
- Moguća je simetrična i asimetrična podjela vrata
- Zaokretna vrata udaljenosti spojnica do 2800 mm i širine krila od 1400 mm
- Minimalna udaljenost spojnica 1500 mm, minimalna širina pomičnog krila 875 mm i pasivnog krila 400 mm
- Uređaj za blokadu s magnetskim držačem (kao pribor) i dimnom sklopkom (integriranom u kliznu vodilicu)
- Montaža krila vrata na strani spojnica
Specifikacije proizvoda
| TS 5000 R-ISM/0 | |
| Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm | 1400 mm |
| Širina krila (maks.) | 1400 mm |
| Vrsta montaže | Montaža krila vrata na strani spojnica |
| Kut otvaranja (maks.) | 180 ° |
| Ulazni napon | 230 V AC |
| Frekvencija napona napajanja | 50 Hz |
| Minimalan razmak spojnica | 1500 mm |
| Minimalna širina pasivnog krila | 400 mm |
| Prikladnost za protupožarna vrata | Da |
| Podesiva sila zatvaranja | Da, kontinuirano |
| Podesiva brzina zatvaranja | Da |
| Podesivi završni moment zatvaranja | Da, preko ventila |
| Integrirani prigušivač otvaranja | Ja, hidrauličko namještanje |
| Položaj namještanja sile zatvaranja | Sprijeda |
| Optički indikator sile zatvaranja | Da |
| Blokada | Električno |
| Funkcija blokade na pomičnom krilu / pasivnom krilu | Opcijski / Opcijski |
| Područje blokade | 180 ° |
| Integrirana dimna sklopka | Da |
| Integrirana regulacija slijeda zatvaranja | Da |
Preuzimanja
Sustav zatvarača vrata TS 5000 R-ISM/0 SoftClose / ECline s HM
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
