2-krilna klizna vodilica

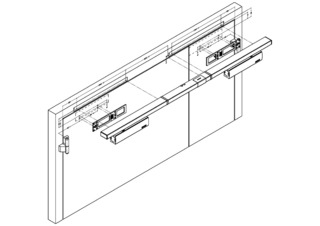

TS 5000 R-ISM Sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom

Sustav zatvarača vrata TS 5000 R-ISM/0 SoftClose / ECline s HM Sustav gornjeg zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja, dimnom sklopkom i integriranim prigušivačem otvaranja, koji koči jako odgurnuta vrata.
  • Sustav od dvaju zatvarača vrata TS 5000 i R-ISM kliznom vodilicom
  • Kontinuirano podesiva sila zatvaranja od EN 2-6
  • Radni napon 230 V AC
  • Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
  • Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
  • Integrirana centrala za dojavu dima čiji signal u slučaju požara samostalno zatvara vrata
Prikaži više
  • Dimna sklopka s indikatorom onečišćenja i praćenjem praga alarma
  • Mogu se priključiti dodatne dimne sklopke
  • Električna blokada u kliznoj vodilici s područjem blokiranja 80°-130°
  • Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
  • Brzina zatvaranja može se individualno namjestiti
  • Integrirano prigušenje otvaranja, koči snažno otvorena vrata
  • Optički indikator sile zatvaranja za lakšu kontrolu namještanja
  • Sve funkcije s namještanjem sprijeda
Kontaktirajte nas

TS 5000 R-ISM

Sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom

Područja primjene

  • Protupožarna i protudimna zaštitna vrata
  • Dvokrilna zaokretna vrata
  • Moguća je simetrična i asimetrična podjela vrata
  • Zaokretna vrata s udaljenošću spojnica do 2800 mm i za širinu krila do 1400 mm, prekomjerna duljina do 3200 mm
  • Minimalna udaljenost spojnica 1500 mm, minimalna širina pomičnog krila 875 mm i pasivnog krila 400 mm
  • Montaža krila vrata na strani spojnica

Situacija ugradnje u referentnim objektima i videosnimke

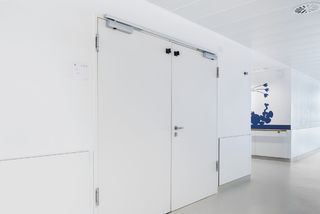

Protupožarna vrata s TS 5000 R-ISM i funkcija blokade preko magneta za prianjanje vrata, ugrađena u bolnicu Olga u Stuttgartu. Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, funkcija blokade preko magneta za prianjanje vrata.

Protupožarna vrata s TS 5000 R-ISM i funkcija blokade preko magneta za prianjanje vrata, ugrađena u bolnicu Olga u Stuttgartu.

Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, funkcija blokade preko magneta za prianjanje vrata. © Jürgen Pollak / GEZE GmbH

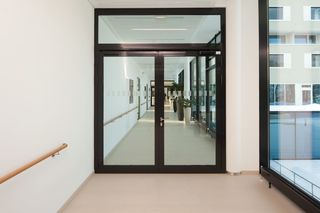

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Coubertin u Münchenu. Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Coubertin u Münchenu.

Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom. © Robert Sprang / GEZE GmbH

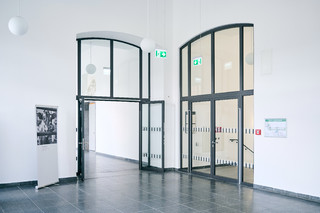

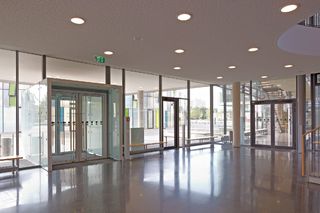

Ulaz Centar za strukovnu školu s zaokretnim vratima i izlazom u nuždi Interakcija TS 5000, Slimdrive SD servo i TS 5000 R-IS rezultira optimalnom praktičnosti hodanja, kao i maksimalnim prolaskom bez prepreka.

Ulaz Centar za strukovnu školu s zaokretnim vratima i izlazom u nuždi

Interakcija TS 5000, Slimdrive SD servo i TS 5000 R-IS rezultira optimalnom praktičnosti hodanja, kao i maksimalnim prolaskom bez prepreka. © Robert Sprang / GEZE GmbH

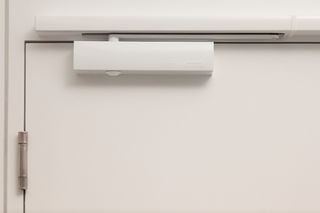

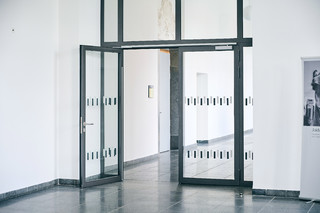

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM TS 5000 R-ISM, Sustav gornjeg zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, ugrađen u GEZE GmbH u Leonbergu.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM

TS 5000 R-ISM, Sustav gornjeg zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, ugrađen u GEZE GmbH u Leonbergu. © Dirk Wilhelmy / GEZE GmbH

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM TS 5000 R-ISM, Sustav gornjeg zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, ugrađen u GEZE GmbH u Leonbergu.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM

TS 5000 R-ISM, Sustav gornjeg zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, ugrađen u GEZE GmbH u Leonbergu. © Dirk Wilhelmy / GEZE GmbH

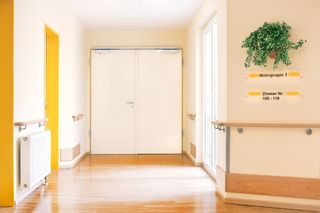

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Integra dom za starije u Ronnenberg. Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Integra dom za starije u Ronnenberg.

Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom. © Lothar Wels / GEZE GmbH

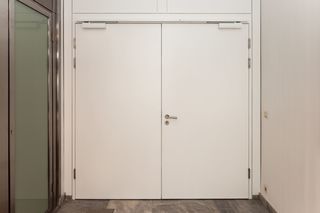

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Showroom Leonberg TS 5000 R-ISM, Sustav gornjeg zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, ugrađen u Showroom GEZE GmbH u Leonbergu.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Showroom Leonberg

TS 5000 R-ISM, Sustav gornjeg zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, ugrađen u Showroom GEZE GmbH u Leonbergu. © GEZE GmbH

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Olga bolnici u Stuttgartu. Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Olga bolnici u Stuttgartu.

Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom. © Jürgen Pollak / GEZE GmbH

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Augustinum u Stuttgartu. Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Augustinum u Stuttgartu.

Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom. © Dirk Wilhelmy / GEZE GmbH

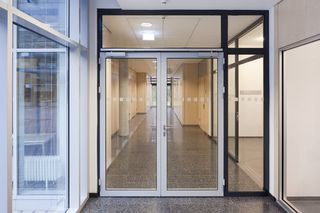

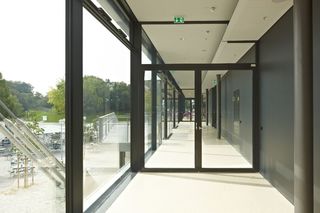

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, ugrađena u strukovnu školu u Friedrichshafenu.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM

Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom, ugrađena u strukovnu školu u Friedrichshafenu. © Dirk Wilhelmy / GEZE GmbH

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Olga bolnici u Stuttgartu. Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom.

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R-ISM, Ugrađen u Olga bolnici u Stuttgartu.

Vrata na protupožarnim odsječcima s TS 5000 R-ISM, sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja i dimnom sklopkom. © Jürgen Pollak / GEZE GmbH

Specifikacije proizvoda

TS 5000 R-ISM
Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm 1400 mm
Širina krila (maks.) 1400 mm
Vrsta montaže Montaža krila vrata na strani spojnica
Kut otvaranja (maks.) 180 °
Ulazni napon 230 V AC
Frekvencija napona napajanja 50 Hz
Minimalan razmak spojnica 1500 mm
Minimalna širina pasivnog krila 400 mm
Prikladnost za protupožarna vrata Da
Podesiva sila zatvaranja Da, kontinuirano
Podesiva brzina zatvaranja Da
Podesivi završni moment zatvaranja Da, preko ventila
Integrirani prigušivač otvaranja Ja, hidrauličko namještanje
Položaj namještanja sile zatvaranja Sprijeda
Optički prikaz sile zatvaranja Da
Blokada Električno
Funkcija blokade na pomičnom krilu / pasivnom krilu Da / Da
Područje blokade 80 ° - 130 °
Integrirana dimna sklopka Da
Integrirana regulacija slijeda zatvaranja Da

Preuzimanja

Varijante i pričvrsni materijal

R-ISM Klizna vodilica TS 5000 prekomjerna duljina
Dijelovi

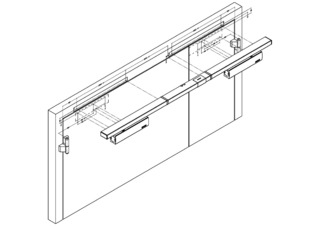

R-ISM klizna vodilica TS 5000

s regulacijom slijeda zatvaranja, obostranom električnom blokadom, centralnom jedinicom za dojavu dima i polugama

Detalji proizvoda
R-ISM Klizna vodilica TS 5000 prekomjerna duljina
Dijelovi

R-ISM klizna vodilica TS 5000 prevelike duljine

Do 3200 mm s regulacijom slijeda zatvaranja, obostranom električnom blokadom, centralnom jedinicom za dojavu dima i polugama

Detalji proizvoda
GEZE TS 5000 tijelo zatvarača
Dijelovi

Tijelo zatvarača TS 5000

Osnovno tijelo za zatvarač vrata s polužjem EN 2-6 s prigušenjem otvaranja

Detalji proizvoda
