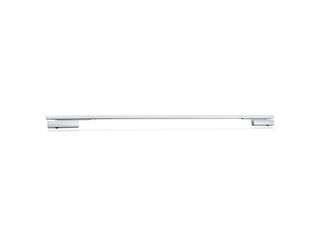

TS 5000 L-ISM Sustav zatvarača vrata s kliznom vodilicom na suprotnoj strani spojnica za dvokrilna vrata s udaljenošću spojnica do 2800 mm i integriranom regulacijom slijeda zatvaranja
- Sustav od dvaju zatvarača vrata TS 5000 L i ISM kliznom vodilicom za suprotnu stranu spojnica
- Kontinuirano podesiva sila zatvaranja od EN 2-6
- Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
- Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
- Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
- Brzina zatvaranja može se individualno namjestiti
- Integrirano prigušenje otvaranja, koči snažno otvorena vrata
- Optički indikator sile zatvaranja za lakšu kontrolu namještanja
- Sve funkcije s namještanjem sprijeda
Sustav zatvarača vrata s kliznom vodilicom na suprotnoj strani spojnica za dvokrilna vrata s udaljenošću spojnica do 2800 mm i integriranom regulacijom slijeda zatvaranja
Područja primjene
- Protupožarna i protudimna zaštitna vrata
- Dvokrilna zaokretna vrata
- Moguća je simetrična i asimetrična podjela vrata
- Zaokretna vrata udaljenosti spojnica do 2800 mm i širine krila od 1400 mm
- Minimalna udaljenost spojnica 1360 mm, minimalna širina pasivnog krila 380 mm
- Funkcija panike dostupna na aktivnom krilu
- Montaža krila vrata na suprotnu stranu spojnica
Situacija ugradnje u referentnim objektima i videosnimke

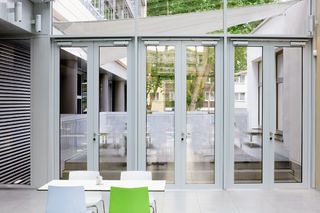

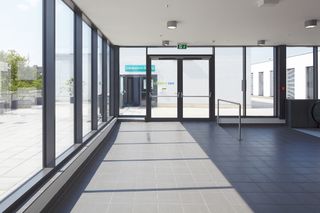

Gornji zatvarač vrata s kliznom vodilicom TS 5000 L-ISM, Ugrađen u Rheinlandhaus u Kölnu.
Sustav gornjeg zatvarača vrata s kliznom vodilicom suprotna strana otvaranja za dvokrilna vrata s funkcijom protiv panike i regulacijom slijeda zatvaranja. © Lothar Wels / GEZE GmbH
Gornji zatvarač vrata s kliznom vodilicom TS 5000 L-ISM, Ugrađen u City Point u Fürstenfeldbrucku.
Sustav gornjeg zatvarača vrata s kliznom vodilicom suprotna strana otvaranja za dvokrilna vrata s funkcijom protiv panike i regulacijom slijeda zatvaranja. © Robert Sprang / GEZE GmbH

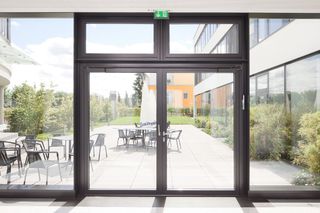

Gornji zatvarač vrata s kliznom vodilicom TS 5000 L-ISM, ugrađen u Häussler Global Office GmbH u Stuttgartu.
Sustav gornjeg zatvarača vrata s kliznom vodilicom suprotna strana otvaranja za dvokrilna vrata s funkcijom protiv panike i regulacijom slijeda zatvaranja. © Dirk Wilhelmy / GEZE GmbH

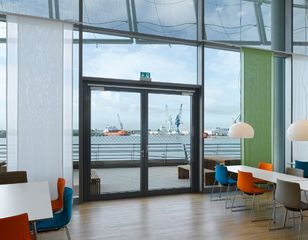

Gornji zatvarač vrata s kliznom vodilicom TS 5000 L-ISM, Ugrađen u Unilever u Hamburgu.
Sustav gornjeg zatvarača vrata s kliznom vodilicom suprotna strana otvaranja za dvokrilna vrata s funkcijom protiv panike i regulacijom slijeda zatvaranja. © Jochen Stüber / GEZE GmbH

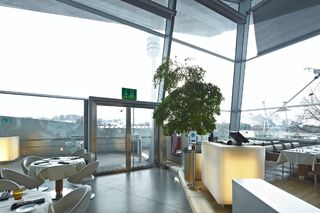

Gornji zatvarač vrata s kliznom vodilicom TS 5000 L-ISM, Ugrađen u BMW Welt u Münchenu.
Sustav gornjeg zatvarača vrata s kliznom vodilicom suprotna strana otvaranja za dvokrilna vrata s funkcijom protiv panike i regulacijom slijeda zatvaranja. © Robert Sprang / GEZE GmbH

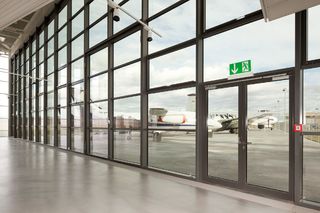

Gornji zatvarač vrata s kliznom vodilicom TS 5000 L-ISM, Ugrađen u Dornier muzeju u Friedrichshafenu.
Sustav gornjeg zatvarača vrata s kliznom vodilicom suprotna strana otvaranja za dvokrilna vrata s funkcijom protiv panike i regulacijom slijeda zatvaranja. © Dirk Wilhelmy / GEZE GmbH
Specifikacije proizvoda
| TS 5000 L-ISM | |
| Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm | 1100 mm |
| Širina krila (maks.) | 1400 mm |

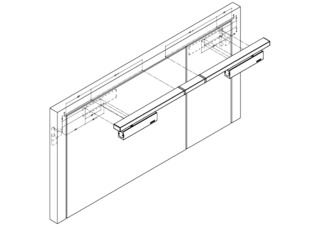

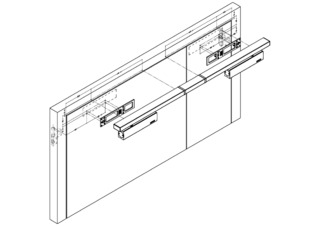

| Vrsta montaže | Montaža krila vrata na suprotnu stranu spojnica |
| Kut otvaranja (maks.) | 130 ° |
| Minimalan razmak spojnica | 1360 mm |
| Minimalna širina pasivnog krila | 380 mm |
| Prikladnost za protupožarna vrata | Da |
| Podesiva sila zatvaranja | Da, kontinuirano |
| Podesiva brzina zatvaranja | Da |
| Podesivi završni moment zatvaranja | Da, preko ventila |
| Integrirani prigušivač otvaranja | Ja, hidrauličko namještanje |
| Položaj namještanja sile zatvaranja | Sprijeda |
| Optički prikaz sile zatvaranja | Da |
| Blokada | Opcijski |
| Integrirana regulacija slijeda zatvaranja | Da |
