2-krilna klizna vodilica

TS 5000 ISM * Sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s regulacijom slijeda zatvaranja

Sustav gornjeg zatvarača vrata s kliznom vodilicom TS 5000 ISM Zatvarač vrata za dvokrilna vrata s regulacijom slijeda zatvaranja i integriranim prigušivačem otvaranja, što djeluje, da se koče jako odgurnuta vrata.
  • Sustav od dvaju zatvarača vrata TS 5000 i ISM kliznom vodilicom
  • Kontinuirano podesiva sila zatvaranja od EN 2-6
  • Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
  • Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
  • Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
  • Brzina zatvaranja može se individualno namjestiti
Prikaži više
  • Integrirano prigušenje otvaranja, koči snažno otvorena vrata
  • Optički indikator sile zatvaranja za lakšu kontrolu namještanja
  • Sve funkcije s namještanjem sprijeda
Kontaktirajte nas

TS 5000 ISM

Područja primjene

  • Protupožarna i protudimna zaštitna vrata
  • Dvokrilna zaokretna vrata
  • Moguća je simetrična i asimetrična podjela vrata
  • Zaokretna vrata s udaljenošću spojnica do 2800 mm i za širinu krila do 1400 mm, prekomjerna duljina do 3200 mm
  • Minimalan razmak spojnica 1300 mm, minimalna širina pasivnog krila 400 mm
  • Montaža krila vrata na strani spojnica

Specifikacije proizvoda

TS 5000 ISM
Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm 1100 mm
Širina krila (maks.) 1400 mm
Vrsta montaže Montaža krila vrata na strani spojnica
Kut otvaranja (maks.) 180 °
Minimalan razmak spojnica 1300 mm
Minimalna širina pasivnog krila 400 mm
Prikladnost za protupožarna vrata Da
Podesiva sila zatvaranja Da, kontinuirano
Podesiva brzina zatvaranja Da
Podesivi završni moment zatvaranja Da, preko ventila
Integrirani prigušivač otvaranja Ja, hidrauličko namještanje
Položaj namještanja sile zatvaranja Sprijeda
Optički indikator sile zatvaranja Da
Blokada Opcijski
Integrirana regulacija slijeda zatvaranja Da

Preuzimanja

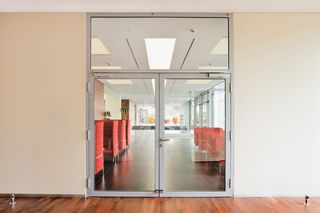

Sustav gornjeg zatvarača vrata s kliznom vodilicom TS 5000 ISM, ugrađen u Rheinlandhaus u Kölnu

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situacija ugradnje (45948)

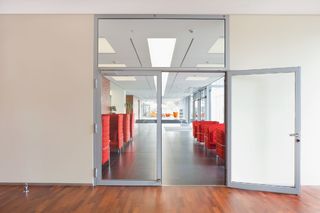

Sustav gornjeg zatvarača vrata s kliznom vodilicom TS 5000 ISM, Ugrađen u Rheinlandhaus u Kölnu.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situacija ugradnje (49705)

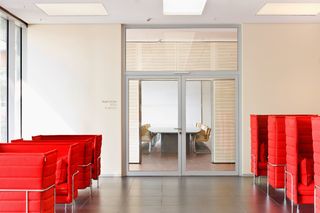

Sustav gornjeg zatvarača vrata s kliznom vodilicom TS 5000 ISM, Ugrađen u Rheinlandhaus u Kölnu.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situacija ugradnje (50307)

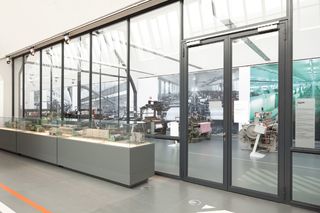

Sustav gornjeg zatvarača vrata s kliznom vodilicom TS 5000 ISM, Ugrađen u tekstilnom i industrijskom muzeju u Augsburgu.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situacija ugradnje (50584)

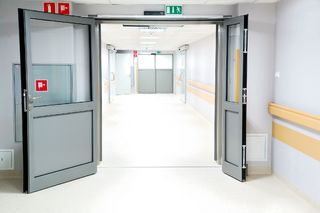

Zatvarači vrata TS 5000 i 3000 ISM na Vojnom institutu za medicinu

LABELLING OBLIGATION:  © Łukasz Janicki / GEZE GmbH

Situacija ugradnje (579764)

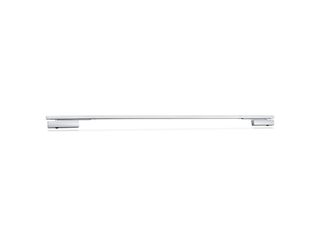

Sustav gornjeg zatvarača vrata s kliznom vodilicom TS 5000 ISM

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (51693)

Varijante i pričvrsni materijal

ISM klizna vodilica TS 5000 prekomjerna duljina
Dijelovi

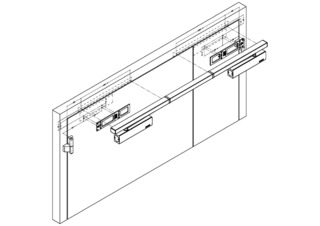

ISM klizna vodilica TS 5000

S regulacijom slijeda zatvaranja i ručicama

Detalji proizvoda
ISM klizna vodilica TS 5000 prekomjerna duljina
Dijelovi

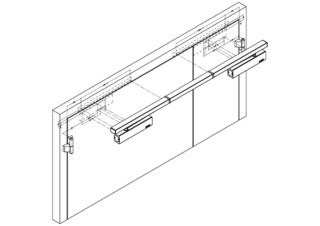

ISM klizna vodilica TS 5000 prevelike duljine

Do 3200 mm s regulacijom slijeda zatvaranja i polugama

Detalji proizvoda
GEZE TS 5000 tijelo zatvarača
Dijelovi

Tijelo zatvarača TS 5000

Osnovno tijelo za zatvarač vrata s polužjem EN 2-6 s prigušenjem otvaranja

Detalji proizvoda

* Obavijest o prikazanim proizvodima

Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
