2-krilna klizna vodilica

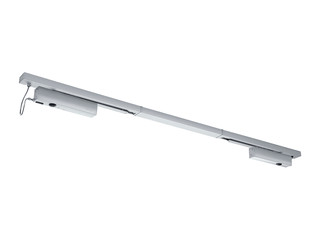

TS 5000 L-ISM VPK Sustav zatvarača vrata s kliznim vodilicama na strani suprotnoj spojnicama za dvokrilna vrata s antipanik funkcijom i regulacijom slijeda zatvaranja
- Kompletno pakiranje s dvama zatvaračima vrata TS 5000 L i TS 5000 L-IS s ISM kliznom vodilicom
- Kontinuirano podesiva sila zatvaranja od EN 2-6
- Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
- Potpuno panik funkcija na oba krila vrata do X mjere 110 mm
- Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
- Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
- Brzina zatvaranja može se individualno namjestiti
- Integrirano prigušenje otvaranja, koči snažno otvorena vrata
- Optički indikator sile zatvaranja za lakšu kontrolu namještanja
- Sve funkcije s namještanjem sprijeda
Područja primjene
- Protupožarna i protudimna zaštitna vrata
- Dvokrilna zaokretna vrata s funkcijom panike
- Moguća je simetrična i asimetrična podjela vrata
- Zaokretna vrata s udaljenošću spojnica do 2800 mm i za širinu krila do 1400 mm, za težine vrata do 180 kg
- Montaža krila vrata na suprotnu stranu spojnica
Situacija ugradnje u referentnim objektima i videosnimke
TS 5000 L-ISM VPK
Vanjski prikaz TS 5000 L-ISM VPK na 2-krilnim vratima. © Lorenz Frey / GEZE GmbH

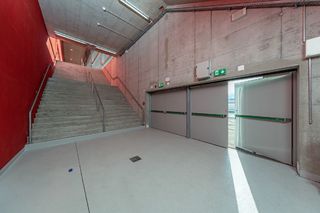

Izlaz u nuždi Tissot Arena Biel s RWA K 600
Stube i izlaz u nuždi u Tissot areni Biel s pogonom preklopne poluge RWA K 600 na dvokrilnim vratima s regulacijom slijeda zatvaranja. © Lorenz Frey / GEZE GmbH
TS 5000 L-ISM VPK
Installation situation TS 5000 L-ISM VPK in the Tissot arena, Biel. © Lorenz Frey / GEZE GmbH
Specifikacije proizvoda
| TS 5000 L-ISM VPK | |
| Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm | 1100 mm |
| Širina krila (maks.) | 1400 mm |
| Vrsta montaže | Montaža krila vrata na suprotnu stranu spojnica |
| Kut otvaranja (maks.) | 130 ° |
| Minimalan razmak spojnica | 1300 mm |
| Minimalna širina pasivnog krila | 380 mm |
| Prikladnost za protupožarna vrata | Da |
| Podesiva sila zatvaranja | Da, kontinuirano |
| Podesiva brzina zatvaranja | Da |
| Podesivi završni moment zatvaranja | Da, preko ventila |
| Integrirani prigušivač otvaranja | Ja, hidrauličko namještanje |
| Položaj namještanja sile zatvaranja | Sprijeda |
| Optički indikator sile zatvaranja | Da |
| Integrirana regulacija slijeda zatvaranja | Da |
