Pogoni za otvaranje

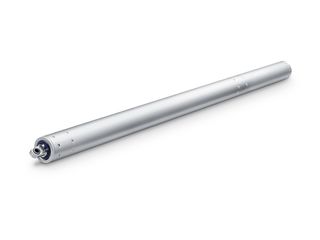

E 1500 N Vretenasti pogon malih dimenzija za teška krila na području fasade i krova
- Uske dimenzije i aluminijsko kućište za najviše zahtjeve dizajna
- Robusna izvedba otporna na koroziju s ugrađenim prigušenjem u krajnjem položaju
- Za širine krila iznad 1200 mm na raspolaganju su kompleti Syncro pogona
- Sveobuhvatni konzole omogućuju višestruku montažu na glavni ili sekundarni rub zatvaranja
- Komplet Syncro bez vanjskog upravljačkog uređaja
Područja primjene
- Teški prozorski elementi u području pročelja i krova
- Prirodno prozračivanje, sustavi odvoda dima i topline (RWA)
- Prozori koji se otvaraju prema unutra i prema van s otklopnim, donje otklopnim i zaokretnim krilima te krovni prozori
- Primjena u sustavu za dovod i odvod zraka
- Montaža na drvene, plastične ili metalne prozore
Situacija ugradnje u referentnim objektima i videosnimke

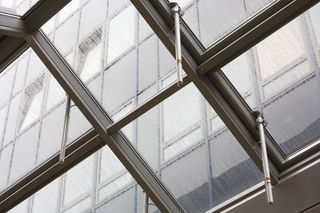

Pogon vretena E 1500
Pogon vretena uzanih dimenzija za teška krila u području fasada i krova. © Nikolaus Grünwald / GEZE GmbH
Specifikacije proizvoda
| E 1500 N | |
| Brzina otvaranja RWA | 4 mm/s |
| Brzina otvaranja prozračivanje | 4 mm/s |
| Brzina zatvaranja (maks.) | 4 mm/s |
| Sila držanja u zatvorenom položaju (maks.) | 5000 N |
| Tlačna sila | 1600 N |
| Vlačna sila | 1600 N |
| Napon tijekom pogona | 24 V (+25 % do -20 %) |
| Radni napon | 24 V DC |
| Potrošnja struje | 1.2 A |
| Potrošnja energije | 29 W |
| Preostala valovitost | 20 % |
| Trajanje uključivanja | 30 % |
| Duljina priključnog kabela | 2.5 m |
| Posebna duljina priključnog kabela | 5 m, 10 m |
| Min. presjek žile | 1 mm² |
| Broj žila | 3 Zile |
| Radna temperatura | -5 - 75 °C |
| Tip zaštite | IP65 |
| Razred zaštite | III |
| Funkcija sinkronizacije | Da |
| Vrsta dodatne blokade | Pogon zaključavanja |
| Vrsta skraćenja hoda | Tvorničko namještanje |
| Isključivanje u krajnjem položaju izvučeno | elektronički |
| Isključivanje u krajnjem položaju uvučeno | elektronički |
| Isključivanje kod preopterećenja | Da |
| Potpuno otvaranja u roku od 60 s | da, do hoda od 300 mm |
| Broj sinkronizacija pogona | 4 |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Oklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Oklopni prozor PREMA VAN montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na krilo | Da |
| Zaokretni prozor PREMA VAN montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Donje otklopni prozor PREMA VAN montaža na okvir | Da |
| Krovni prozor PREMA VAN | Da |
