Laserski skener

GC 342 * Laserski skener za osiguranje automatskih vrata i prozora s integriranim isključenjem objekta i zida

GC 342 laserski skener, pojedinačni senzor desno Compact safety sensor, safeguarding
  • Kompaktni sigurnosni senzor koji štedi prostor
  • Polje detekcije sa sitnom mrežicom osigurava širine krila prozora do maks. 1600 mm
  • Integrirano sakrivanje objekta i zida u blizini maksimalnog otvora vrata
  • Područje osiguranja na glavnom zatvarajućem rubu proširuje se automatski ovisno o kutu vrata
  • Automatizirano programiranje sustava pritiskom gumba
  • Izbjegavanje opasnosti na rubovima prignječenja i smicanja na automatiziranim prozorima
Kontaktirajte nas

GC 342

Područja primjene

  • Osiguranje automatskih okretnih i rotirajućih vrata
  • Unutarnja i vanjska vrata
  • Primjena kod širokih vrata širine krila do 1600 mm
  • Teški podni uvjeti, npr. reflektirajući pod, podni otirač, metalne tračnice
  • Primjena kod vrata s kontinuiranom vertikalnom šipkom drške
  • Osiguranje glavnog i sporednog ruba zatvaranja automatiziranih prozora

Situacija ugradnje u referentnim objektima i videosnimke

GEZE Powerturn F/R s GC3 42 laserskim skenerom Najveći znanstveni centar u Njemačkoj, experimenta u Heilbronnu. Opremljen inovativnom GEZE tehnologijom svojim posjetiteljima nudi jedinstven svijet znanja i doživljaja.

GEZE Powerturn F/R s GC3 42 laserskim skenerom

Najveći znanstveni centar u Njemačkoj, experimenta u Heilbronnu. Opremljen inovativnom GEZE tehnologijom svojim posjetiteljima nudi jedinstven svijet znanja i doživljaja. © Jürgen Pollak / GEZE GmbH

Specifikacije proizvoda

GC 342
Dimenzije 143 x 86 x 40 mm
Tehnologija Laserski skener, mjerenje vremena svjetlosti
Broj svjetlosnih zavjesa 1
Radni napon 12-24 V DC ± 15%
Uklopni napon 42 V
Uklopna struja 100 mA
Izlaz 2 relejna kontakta bez potencijala
Tip zaštite IP54
Duljina priključnog kabela 2500 mm
Visina montaže (min.) 1500 mm
Visina montaže (maks.) 3870 mm
Vrijeme reakcije Osiguranje krila vrata: < 50 ms / područje zaštite prstiju: < 90 ms
Radna temperatura -30 - 60 °C
Vlaga zraka 0-95 % relativno, bez kondenzacije
Sukladnost s normom DIN 18650, EN 16005

Preuzimanja

!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION:  © Nico Walke / GEZE GmbH

Situacija ugradnje (2274901)

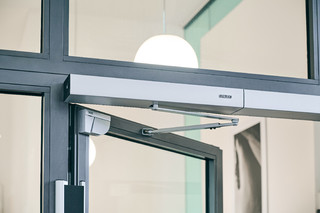

!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION:  © Nico Walke / GEZE GmbH

Situacija ugradnje (2274905)

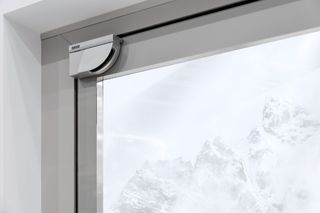

GC 342 laserski skener

LABELLING OBLIGATION:  © GEZE GmbH

Situacija ugradnje (1125370)
GEZE Powerturn F/R s GC 342 laserskim skenerom

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situacija ugradnje (1224067)

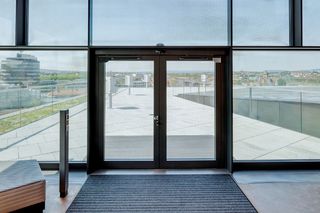

GEZE Slimdrive EMD IS s GC 342 laserskim skenerom

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situacija ugradnje (1224076)
Slimdrive EMD s GC 342 laserskim skenerom i TZ 320 centralom vrata

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situacija ugradnje (1259235)
GC 342 laserski skener komplet

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (666539)
GC 342 laserski skener, pojedinačni senzor desno

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (666537)
GC 342 laserski skener, pojedinačni senzor desno

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (666538)
GC 342 laserski skener, pojedinačni senzor lijevo

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (666535)
GC 342 laserski skener, pojedinačni senzor lijevo

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (666536)
GC 342 laserski skener, pojedinačni senzor lijevo

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (666534)
GC 342 laserski skener komplet

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (666541)
GC 342 laserski skener, pojedinačni senzor desno

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (1804434)

Varijante i pričvrsni materijal

GC 342 protupožarna zaštita adapter
Pričvrsni materijal

Protupožarni adapter GC 342 / GC 342+

Potrebno za polaganje spojnog kabela na strani spojnica / suprotnoj strani spojnica kod promjera izbušenih rupa od 5 mm

Detalji proizvoda
GC 342 Retrofit Interface
Pričvrsni materijal

Sučelje za naknadnu ugradnju GC 342

Za jednostavno i vremenski brzo ožičenje senzora na unaprijed ožičena vrata

Detalji proizvoda
GC 342 komplet zaštitnih poklopaca
Pričvrsni materijal

Komplet zaštitnih poklopaca GC 342

Za izbjegavanje upravljanja kod radarskih javljača montiranih blizu senzora

Detalji proizvoda
