Integrirani pogoni automatskih vrata
ECturn Inside Elektromehanički pogon zaokretnih vrata za jednokrilna vrata bez prepreke do 125 kg s mogućnošću integracije
- Pogon je upušten u krilo vrata ili dovratnik i ispunjava najviše dizajnerske zahtjeve
- Brzina otvaranja i brzina zatvaranja mogu se individualno namjestiti
- Električki završni moment zatvaranja, koji ubrzava vrata tik prije zatvorenog položaja
- Funkcija Low Energy otvara vrata smanjenom brzinom pomicanja i time ispunjava najviše zahtjeve sigurnosti
- Prepoznavanje prepreka primjećuje prepreku dodirom i zaustavlja postupak otvaranja ili zatvaranja
- Automatski obrnuti rad prepoznaje prepreku i vraća se natrag u otvoreni položaj
- Funkcija Push & Go nakon blagog pritiska rukom na krilo vrata aktivira automatiku pogona
- Pogon se upotrebljava s kliznom vodilicom
- Opcijska punjiva baterija pri prekidu mreže za maksimalnu sigurnost
- Opcijski RF tiskana pločica za bežično upravljanje bežičnim odašiljačem
Elektromehanički pogon zaokretnih vrata za jednokrilna vrata bez prepreke do 125 kg s mogućnošću integracije
Područja primjene
- Jednokrilna desna i lijeva zaokretna vrata
- Zaokretna vrata sa širinom krila do 1100 mm ili težinom do 125 kg
- Ulazna i unutarnja vrata umjerene frekvencije prolaza
- Za debljine krila vrata od 55 mm
- Integrirana montaža u krilo vrata ili dovratnik
- Pristupi bez prepreka
Situacija ugradnje u referentnim objektima i videosnimke

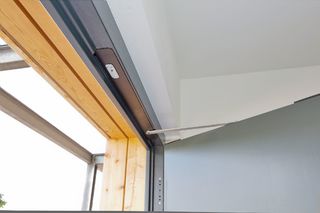

Pogon zaokretnih vrata ECturn Inside
Pogon je ovdje upušten u dovratnik i ispunjava najviše zahtjeve za dizajnom. © GEZE GmbH
Pogon zaokretnih vrata ECturn Inside
Integriran elektromehanički pogon zaokretnih vrata za jednokrilna vrata bez prepreka do 125 kg, ugrađena u privatnu kuću. © GEZE GmbH
Specifikacije proizvoda
| ECturn Inside | |
| Težina krila (maks.), 1-krilno | 125 kg |
| Širina krila (min.-maks.) | 700 mm - 1100 mm |
| Tip pogona | Elektromehanički |
| Kut otvaranja (maks.) | 110 ° |
| DIN lijevo | Da |
| DIN desno | Da |
| Montaža u krilo vrata | Da |
| Montaža u okvir vrata | Da |
| Mehanički završni moment zatvaranja | Ne |
| Električni završni moment zatvaranja | Da |
| Odvajanje od mreže | Kabelski utični spoj |
| Zadrška aktiviranja (maks.) | 20 s |
| Radni napon | 24 V |
| Nazivna snaga | 75 W |
| Napajanje strujom za vanjska trošila (24 V DC) | 600 mA |
| Radna temperatura | -15 - 50 °C |
| Vlaga zraka, ne kondenzira (maks.) | 95 % |
| Tip zaštite | IP20 |
| Način rada | Automatika, Trajno otvoreno, Noć, Isklj |
| Funkcija automatike | Da |
| Funkcija Low Energy | Da |
| Funkcija Servo | Ne |
| Detekcija prepreka | Da |
| Automatsko obrtanje | Da |
| Push & Go | namjestivo |
| Rukovanje | Programska sklopka integrirana u pogonu, Programska sklopka TPS, Programska sklopka MPS |
| Parametriranje | Upravljanje, Programska sklopka DPS |
| Sukladnost s normom | EN 16005 |
