TS 5000 E-ISM

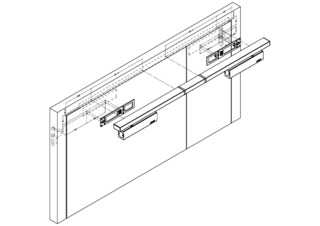

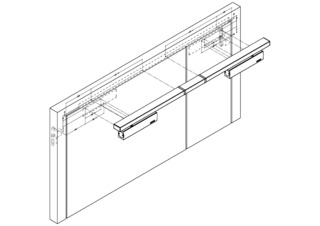

TS 5000 L-E-ISM * Sustav zatvarača vrata s kliznom vodilicom na suprotnoj strani spojnica za dvokrilna vrata s udaljenošću spojnica do 2800 mm i integriranom regulacijom slijeda zatvaranja te električnom blokadom

Zatvarač vrata TS 5000 L-ISM Sustav gornjeg zatvarača vrata za 2-krilna vrata s integriranom mehaničkom regulacijom slijeda zaključavanja, standardna montaža na krilo vrata/suprotna strana otvaranja
  • Sustav od dvaju zatvarača vrata TS 5000 L i E-ISM kliznom vodilicom
  • Kontinuirano podesiva sila zatvaranja od EN 2-6
  • Radni napon 24 V DC
  • Električna blokada u kliznoj vodilici s područjem blokiranja od 80°
  • Električna blokada u kliznoj vodilici s područjem blokiranja 80°-130°
  • Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
Prikaži više
  • Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
  • Brzina zatvaranja može se individualno namjestiti
  • Integrirano prigušenje otvaranja, koči snažno otvorena vrata
  • Optički indikator sile zatvaranja za lakšu kontrolu namještanja
  • Sve funkcije s namještanjem sprijeda
Kontaktirajte nas

Sustav zatvarača vrata s kliznom vodilicom na suprotnoj strani spojnica za dvokrilna vrata s udaljenošću spojnica do 2800 mm i integriranom regulacijom slijeda zatvaranja te električnom blokadom

Područja primjene

  • Protupožarna i protudimna zaštitna vrata
  • Dvokrilna zaokretna vrata
  • Moguća je simetrična i asimetrična podjela vrata
  • Zaokretna vrata udaljenosti spojnica do 2800 mm i širine krila od 1400 mm
  • Minimalna udaljenost spojnica 1360 mm, minimalna širina pasivnog krila 380 mm
  • Funkcija panike dostupna na aktivnom krilu
  • Montaža krila vrata na suprotnu stranu spojnica
  • Uređaji za blokadu s integriranom blokadom

Specifikacije proizvoda

TS 5000 L-E-ISM
Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm 1400 mm
Širina krila (maks.) 1400 mm
Vrsta montaže Montaža krila vrata na suprotnu stranu spojnica
Kut otvaranja (maks.) 130 °
Ulazni napon 24 V DC
Minimalan razmak spojnica 1360 mm
Minimalna širina pasivnog krila 380 mm
Prikladnost za protupožarna vrata Da
Podesiva sila zatvaranja Da, kontinuirano
Podesiva brzina zatvaranja Da
Podesivi završni moment zatvaranja Da, preko ventila
Integrirani prigušivač otvaranja Ja, hidrauličko namještanje
Položaj namještanja sile zatvaranja Sprijeda
Optički indikator sile zatvaranja Da
Blokada Električno
Funkcija blokade na pomičnom krilu / pasivnom krilu Da / Da
Područje blokade 80 °
Integrirana regulacija slijeda zatvaranja Da

Varijante i pričvrsni materijal
