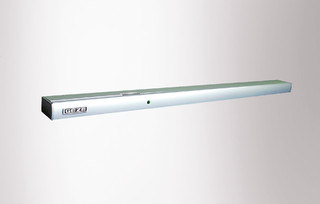

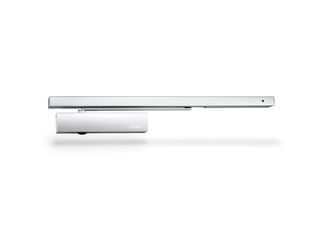

TS 5000 R Zatvarač vrata s kliznom vodilicom za jednokrilna vrata sa širinom vrata do 1400 mm, električnom blokadom i dimnom sklopkom
- Kontinuirano podesiva sila zatvaranja od EN 2-6
- Radni napon 230 V AC
- Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
- Električna blokada u kliznoj vodilici s područjem blokiranja 80°-130°
- Integrirana centrala za dojavu dima čiji signal u slučaju požara samostalno zatvara vrata
- Dimna sklopka s indikatorom onečišćenja i praćenjem praga alarma
- Mogu se priključiti dodatne dimne sklopke
- Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
- Brzina zatvaranja može se individualno namjestiti
- Integrirano prigušenje otvaranja, koči snažno otvorena vrata
- Optički indikator sile zatvaranja za lakšu kontrolu namještanja
- Sve funkcije s namještanjem sprijeda
Zatvarač vrata s kliznom vodilicom za jednokrilna vrata sa širinom vrata do 1400 mm, električnom blokadom i dimnom sklopkom
Područja primjene
- Protupožarna i protudimna zaštitna vrata
- Desna i lijeva zaokretna vrata
- Zaokretna vrata s širinom krila do 1400 mm
- Montaža krila vrata na strani spojnica
- Uređaji za blokadu s integriranom blokadom
- Uređaji za blokadu s integriranom dimnom sklopkom
Situacija ugradnje u referentnim objektima i videosnimke
katedrala Magdeburger

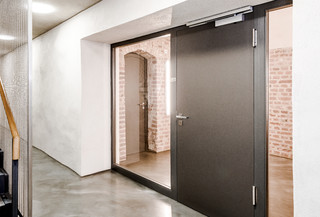

Protupožarna vrata s GEZE zatvaračem vrata u Magdeburškoj katedrali. © Stefan Dauth / GEZE GmbH
Zatvarač vrata TS 3000 V und TS 5000 R u Häussler Global Office GmbH, Stuttgart.
Zatvarači vrata omogućuju optimalnu praktičnost hodanja, osim toga se i savršeno uklapaju u ukupnu sliku. TS 5000 R kao i TS 3000 V također se može postaviti na protupožarna i protudimna zaštitna vrata. © Dirk Wilhelmy / GEZE GmbH

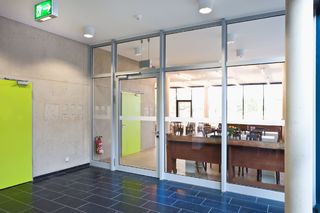

Gornji zatvarač vrata s kliznom vodilicom TS 5000 R s centralom dimnih prekidača
Gornji zatvarač vrata s kliznom vodilicom TS 5000 R s centralom dimnih prekidača, Ugrađen u Umjetničku visoku školu Alfter u Alfteru kod Bonna. Namjena za dvokrilna vrata širine krila do 1400 mm. © Lothar Wels / GEZE GmbH

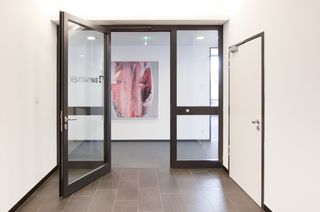

Zatvarač vrata TS 5000 R, Ugrađen u Umjetničku visoku školu Alfter, Alfter kod Bonna.
Zatvarač vrata omogućuje praktičnost hodanja i savršeno se uklapa u ukupnu sliku sa svojim minimalističkim dizajnom. TS 5000 R se na osnovi svoje dimne sklopke također može montirati na protupožarna i protudimna zaštitna vrata. © Lothar Wels / GEZE GmbH
Zatvarač vrata TS 5000 R u Umjetničkoj visokoj školi Alfter, Bonn
Zatvarač vrata omogućuje praktičnost hodanja i savršeno se uklapa u ukupnu sliku sa svojim minimalističkim dizajnom. TS 5000 R se na osnovi svoje dimne sklopke također može montirati na protupožarna i protudimna zaštitna vrata. © Lothar Wels / GEZE GmbH

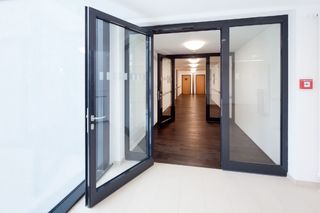

Zatvarač vrata TS 5000 R, Ugrađen u Augustinum u Stuttgartu.
Zatvarač vrata omogućuje praktičnost hodanja i savršeno se uklapa u ukupnu sliku sa svojim minimalističkim dizajnom. TS 5000 R se na osnovi svoje dimne sklopke također može montirati na protupožarna i protudimna zaštitna vrata. © Dirk Wilhelmy / GEZE GmbH
Specifikacije proizvoda
| TS 5000 R | |
| Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm | 1400 mm |
| Širina krila (maks.) | 1400 mm |
| Vrsta montaže | Montaža krila vrata na strani spojnica |
| Kut otvaranja (maks.) | 180 ° |
| Ulazni napon | 230 V AC |
| Prikladnost za protupožarna vrata | Da |
| Podesiva sila zatvaranja | Da, kontinuirano |
| Podesiva brzina zatvaranja | Da |
| Podesivi završni moment zatvaranja | Da, preko ventila |
| Integrirani prigušivač otvaranja | Ja, hidrauličko namještanje |
| Položaj namještanja sile zatvaranja | Sprijeda |
| Optički prikaz sile zatvaranja | Da |
| Blokada | Električno |
| Područje blokade | 80 ° - 130 ° |
| Integrirana dimna sklopka | Da |
