Upravljanjesustavom odvoda dima i topline

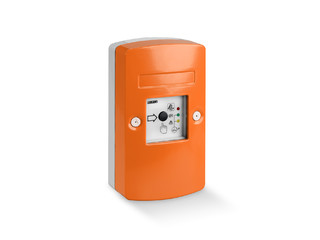

THZ Comfort N4 Centrala stubišta u robusnom metalnom kućištu s osvijetljenim tipkalom sustava odvoda dima i topline te s tipkalom za ventilaciju malih sustava za odvod dima i topline
- Kompaktan i atraktivan dizajn s vrlo robusnim metalnim kućištem
- Povećana sigurnost zahvaljujući integriranom, osvijetljenom tipkalu za odvod dima i topline te tipkalu za ventilaciju
- Podesiva pozadinska rasvjeta tipkala sustava za odvod dima i topline
- Sigurnost i pouzdanost potvrđuju certifikati VdS i TÜV
- Maksimalna fleksibilnost zahvaljujući opsežnim mogućnostima parametriranja
- Brzo i jednostavno puštanje u rad servisnim terminalom ST 220
- Smanjen napor instalacije zahvaljujući integriranim tipkalima
- Moguće je međusobno povezivanje nekoliko centrala stubišta (THZ) putem kontakata bez potencijala
Centrala stubišta u robusnom metalnom kućištu s osvijetljenim tipkalom sustava odvoda dima i topline te s tipkalom za ventilaciju malih sustava za odvod dima i topline
Područja primjene
- Odvođenje dima u stubištima
- Za manja rješenja sustava odvoda dima i topline s protupožarnim odsječkom
- Mogućnosti priključivanja za detektore dima, tipkala FT 4, kontakt vatrodojavne centrale, tipkala ventilatora i vremenskih senzora
- Za pogone odvoda dima i topline ukupne potrošnje struje od 4,5 A
- Upravljanje elektromotornim pogonima od 24 V za odvod dima i topline u slučaju požara
- Upravljanje kontroliranim prirodnim prozračivanjem
- Prikladno za novogradnju i kao nadogradnja

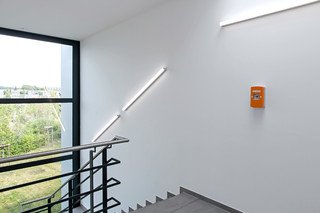

Situacija ugradnje u referentnim objektima i videosnimke
THZ Comfort N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
THZ Comfort N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Specifikacije proizvoda
| THZ Comfort N4 | |
| Dimenzije | 140 x 248 x 85 mm |
| Širina | 140 mm |
| Visina | 248 mm |
| Dubina | 85 mm |
| Materijal | Aluminijski tlačni lijev |
| Tip zaštite | IP30 |
| Radna temperatura | -5 - 40 °C |
| Radni napon | 230 V AC |
| Potrošnja energije (maks.) | 120 W |
| Presjek priključka / mreža | 1.5 mm² |
| Izlazni napon | 24 V DC +/-15% |
| Preostala valovitost | 2 % |
| Izlazna struja (maks.) | 4.5 A |
| Trajanje uključivanja kod maks. izlazne struje | 30 % |
| Presjek priključka voda motora | 4 mm² |
| Kapacitet punjive baterije | 2.3 Ah |
| Alarmne grupe | 1 |
| Sklopovi za prozračivanje | 1 x |
| Umrežavanje više centralnih jedinica | Prosljeđivanje signala alarma i resetiranja za povezivanje do 10 centrala |
| Dostupni izlazi signala | 3 dojavna kontakta s mogućnošću parametriranja |
| Parametriranje centrala | Servisne tipke i 5 LED-ova ili ST 220 |
| Sukladnost s normom | EN 12101-10, ISO 21927-9 |
| Odobrenja | VdS |
