1-krilna klizna vodilica

TS 3000 V BC * Zatvarač vrata s kliznom vodilicom za jednokrilna vrata sa širinom krila do 1100 mm

TS 3000 V gornji zatvara vrata s kliznom vodilicom Mo e se instalirati na desnim i lijevim zaokretnim vratima / protupo arnim i protudimnim za titnim vratima.
  • Kontinuirano podesiva sila zatvaranja od EN 2-4
  • Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
  • Integrirano prigušenje otvaranja, koči snažno otvorena vrata
  • Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
  • Brzina zatvaranja može se individualno namjestiti
  • Sve funkcije mogu se podesiti sprijeda (osim sile zatvaranja)
Kontaktirajte nas

TS 3000 V BC

Područja primjene

  • Protupožarna i protudimna zaštitna vrata
  • Desna i lijeva zaokretna vrata
  • Zaokretna vrata sa širinom krila do 1100 mm
  • Montaža krila vrata na strani spojnica
  • Montaža krila vrata na suprotnu stranu spojnica
  • Montaža na okvir na stranu otvaranja
  • Ugradnja na gornju prečku na suprotnu stranu spojnica

Specifikacije proizvoda

TS 3000 V BC
Sila zatvaranja prema EN 1154 EN 2 - 4
Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm 1100 mm
Širina krila (maks.) 1100 mm
Vrsta montaže Montaža krila vrata na strani spojnica, Montaža krila vrata na suprotnu stranu spojnica, Montaža na okvir na stranu otvaranja, Ugradnja na gornju prečku na suprotnu stranu spojnica
Kut otvaranja (maks.) 180 °
Prikladnost za protupožarna vrata Da
Podesiva sila zatvaranja Da, kontinuirano
Podesiva brzina zatvaranja Da
Podesivi završni moment zatvaranja Da, preko ventila
Integrirani prigušivač otvaranja Ja, hidrauličko namještanje
Položaj namještanja sile zatvaranja Bočno
Blokada Opcijski

Preuzimanja

Snimka proizvoda

TS 3000 V gornji zatvara vrata s kliznom vodilicom Snimka proizvoda (72620)
ZAHTJEV ZA OZNAČAVANJE:  © GEZE GmbH
TS 3000 V gornji zatvara vrata s kliznom vodilicom Snimka proizvoda (75288)
ZAHTJEV ZA OZNAČAVANJE:  © GEZE GmbH

Letak & Folder

Letak & Folder HR (63693)
Preuzmi (.PDF | 93 KB)

Objašnjenja usluge

Objašnjenja usluge PL PT RO SK SL SV BG DA DE EL EN ES ET FI FR HR HU IT LT LV NB NL (53756)
Preuzmi (.PDF | 746 KB)

Uputa za montažu

Uputa za montažu (53957)
Preuzmi (.PDF | 10 MB)

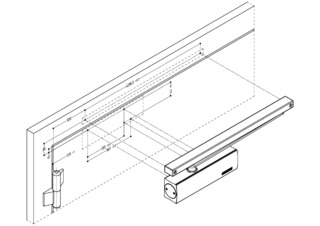

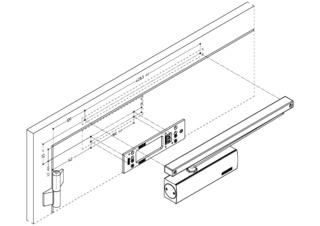

3D model

3D model (15215)
Preuzmi (.PDF | 21 KB)
3D model (15214)
Preuzmi (.PDF | 34 KB)
GEZE 3D model TS 3000 Plo a za monta u
Preuzmi (.STP | 14 MB)
GEZE 3D model TS 3000 Plo a za monta u
Preuzmi (.STP | 14 MB)

Sigurnosno-tehnički list

Preuzmi (.PDF | 842 KB)

Varijante i pričvrsni materijal

GEZE TS 3000 V zatvara
Dijelovi

Tijelo zatvarača TS 3000 V BC

Osnovno tijelo za zatvarač vrata s polužjem EN 1-4 s prigušenjem otvaranja

Detalji proizvoda
Klizna vodilica TS 3/5000 BG
Dijelovi

Klizna vodilica TS 5000/3000

Standardna klizna vodilica s polugom

Detalji proizvoda
Klizna vodilica TS 5000/TS 3000 podesiva po visini
Dijelovi

Klizna vodilica TS 5000/3000, podesiva po visini

S visinskim izjednačenjem +/- 2 mm i polugom

Detalji proizvoda

* Obavijest o prikazanim proizvodima

Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
