Boxer ISM Integrirani sustav zatvarača vrata za dvokrilna vrata s regulacijom slijeda zatvaranja
- Sustav od dvaju zatvarača vrata Boxer i ISM kliznom vodilicom
- Kontinuirano podesiva sila zatvaranja od EN2-4 ili EN3-6
- Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
- Zatvarač vrata upušten je u krilo vrata ili dovratnik i ispunjava najviše dizajnerske zahtjeve
- Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
- Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
- Brzina zatvaranja može se individualno namjestiti
- Integrirano prigušenje otvaranja, koči snažno otvorena vrata
- Sve funkcije mogu se namjestiti u ugrađenom stanju
Područja primjene
- Protupožarna i protudimna vrata, za vrata je potreban dokaz o prikladnosti
- Dvokrilna zaokretna vrata
- Zaokretna vrata s udaljenošću spojnica do 2800 mm i za širinu krila do 1400 mm, za težine vrata do 180 kg
- Minimalna udaljenost spojnica 1300 mm, minimalna širina pasivnog krila 540 mm
- Za debljine krila vrata od 40 mm
- Integrirana montaža

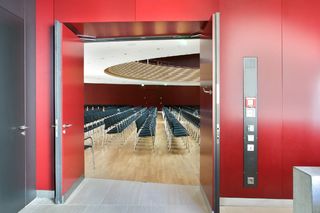

Situacija ugradnje u referentnim objektima i videosnimke
Zatvarač vrata Boxer ISM u Hermitage muzeju
Ugrađeni sustav zatvarača vrata za dvokrilna vrata s regulacijom slijeda zatvaranja, električnom blokadom i integriranim prigušivačem otvaranja koji koči jako odgurnuta vrata. © Erwin Kamphuis / GEZE GmbH
Zatvarač vrata Boxer ISM i FTÖ 331 u Kreissparkasse Ludwigsburg
Ugrađeni sustav zatvarača vrata za dvokrilna vrata s regulacijom slijeda zatvaranja, električnom blokadom i integriranim prigušivačem otvaranja koji koči jako odgurnuta vrata. © Lazaros Filoglou / GEZE GmbH
Zatvarač vrata Boxer ISM u Kreissparkasse Ludwigsburg
Ugrađeni sustav zatvarača vrata za dvokrilna vrata s regulacijom slijeda zatvaranja, električnom blokadom i integriranim prigušivačem otvaranja koji koči jako odgurnuta vrata. © Lazaros Filoglou / GEZE GmbH
Zatvarač vrata Boxer ISM u Vitra Haus
Ugrađeni sustav zatvarača vrata za dvokrilna vrata s regulacijom slijeda zatvaranja, električnom blokadom i integriranim prigušivačem otvaranja koji koči jako odgurnuta vrata. © Oliver Look / GEZE GmbH
Specifikacije proizvoda
| Boxer ISM | |
| Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm | 1100 mm |
| Širina krila (maks.) | 1400 mm |
| Težina krila (maks.) | 180 kg |
| Vrsta montaže | Skriveno |
| Kut otvaranja (maks.) | 120 ° |
| Minimalan razmak spojnica | 1300 mm |
| Minimalna širina pasivnog krila | 540 mm |
| Prikladnost za protupožarna vrata | Da |
| Podesiva sila zatvaranja | Da, kontinuirano |
| Podesiva brzina zatvaranja | Da |
| Podesivi završni moment zatvaranja | Da, preko ventila |
| Integrirani prigušivač otvaranja | Ja, hidrauličko namještanje |
| Položaj namještanja sile zatvaranja | Gore |
| Blokada | Opcijski |
| Funkcija blokade na pomičnom krilu / pasivnom krilu | Opcijski / Opcijski |
| Integrirana regulacija slijeda zatvaranja | Da |
