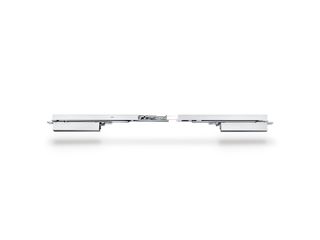

Boxer E-ISM * Integrirani sustav zatvarača vrata za dvokrilna vrata s regulacijom slijeda zatvaranja i električnom blokadom
- Sustav od dvaju zatvarača vrata Boxer i E-ISM kliznom vodilicom
- Kontinuirano podesiva sila zatvaranja od EN2-4 ili EN3-6
- Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
- Zatvarač vrata upušten je u krilo vrata ili dovratnik i ispunjava najviše dizajnerske zahtjeve
- Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
- Električna blokada u kliznoj vodilici s područjem blokiranja 80°-120°
- Sila držanja kočnice može se kontinuirano podešavati
- Mogućnost priključivanja centrale za dojavu dima čiji signal u slučaju požara samostalno zatvara vrata
- Integrirano prigušenje otvaranja, koči snažno otvorena vrata
- Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
- Brzina zatvaranja može se individualno namjestiti
- Sve funkcije mogu se namjestiti u ugrađenom stanju
Područja primjene
- Protupožarna i protudimna vrata, za vrata je potreban dokaz o prikladnosti
- Dvokrilna zaokretna vrata
- Moguća je simetrična i asimetrična podjela vrata
- Zaokretna vrata s udaljenošću spojnica do 2800 mm i za širinu krila do 1400 mm, za težine vrata do 180 kg
- Minimalna udaljenost spojnica 1300 mm, minimalna širina pasivnog krila 540 mm
- Za debljine krila vrata od 40 mm
- Integrirana montaža

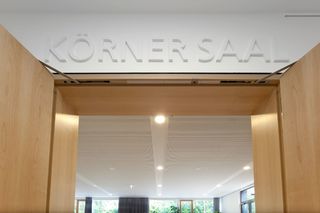

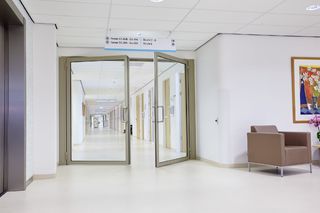

Situacija ugradnje u referentnim objektima i videosnimke
Specifikacije proizvoda
Boxer E-ISM | |
Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm | 1400 mm |
Širina krila (maks.) | 1400 mm |
Težina krila (maks.) | 180 kg |
Vrsta montaže | Skriveno |
Kut otvaranja (maks.) | 120 ° |
Minimalan razmak spojnica | 1300 mm |
Minimalna širina pasivnog krila | 540 mm |
Prikladnost za protupožarna vrata | Da |
Podesiva sila zatvaranja | Da, kontinuirano |
Podesiva brzina zatvaranja | Da |
Podesivi završni moment zatvaranja | Da, preko ventila |
Integrirani prigušivač otvaranja | Ja, hidrauličko namještanje |
Položaj namještanja sile zatvaranja | Gore |
Blokada | Električno |
Funkcija blokade na pomičnom krilu / pasivnom krilu | Da / Da |
Integrirana regulacija slijeda zatvaranja | Da |
Preuzimanja
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
