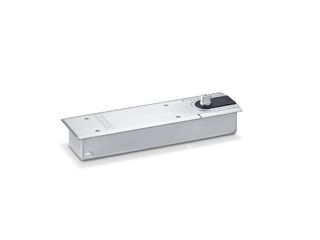

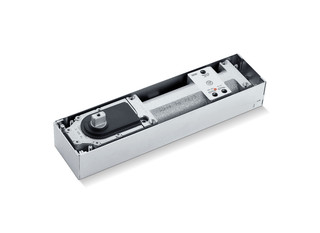

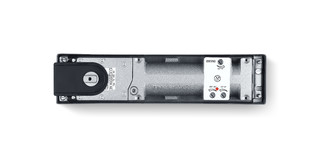

Tijelo zatvarača TS 550 NV * Osnovno tijelo za podni zatvarač vrata EN 3-6 s integriranom blokadom
- Podesiva sila zatvaranja bez prijelaza
- Brzina zatvaranja namjestiva odozgo preko ventila
- Graničnik namjestiv odozgo preko ventila
- Prigušenje otvaranja namjestivo odozgo preko ventila
- Odgoda zatvaranja namjestiva odozgo preko ventila
- Mehanička blokada s područjem blokade od 85° – 165°
Područja primjene
- Desna i lijeva zaokretna vrata
- Zaokretna vrata s širinom krila do 1400 mm
- Za težinu krila do 300 kg
Specifikacije proizvoda
| Tijelo zatvarača TS 550 NV | |
| Primjena na zaokretnim/njihajućim vratima | Zaokretna vrata, Njihajuća vrata |
| Kut otvaranja (maks.) | 170 ° |
| Sila zatvaranja prema EN 1154 | EN 3 - 6 |
| Širina krila (maks.) | 1400 mm |
| Težina krila (maks.) | 300 kg |
| DIN smjer | lijevo/desno |
| Sukladnost s normom | EN 1154:1996/A1:2002/AC:2006 |
| Duljina | 342 mm |
| Širina | 82 mm |
| Visina | 54 mm |
| Područje namještanja duljine kutije s cementom | 9 mm |
| Područje namještanja širine kutije s cementom | 10 mm |
| Područje namještanja visine kutije s cementom | 6 mm |
| Podesiva sila zatvaranja | Da, kontinuirano |
| Podesiva brzina zatvaranja | Da |
| Podesivi završni moment zatvaranja | Da, preko ventila |
| Integrirani prigušivač otvaranja | mehanički fiksno |
| Integrirana odgoda zatvaranja | Da |
| Položaj namještanja sile zatvaranja | Gore |
| Sigurnosni ventil protiv preopterećenja | Da |
| Ventili za toplinsko upravljanje | Da |
| Učinak zatvaranja od | 170 ° |
| Funkcija blokade s mogućnošću uključivanja i isključivanja | Da |
| Funkcija blokade, može se prelaziti | Da |
