TS 550 NV * Podni zatvarač vrata za jednokrilna zaokretna i njihajuća vrata sa širinom krila do 1400 mm i podesivom silom zatvaranja EN 3-6 te blokadom s mogućnost uključivanja i isključivanja
- Podesiva sila zatvaranja bez prijelaza od EN 3-6
- Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
- Podesiva odgoda zatvaranja da bi se brzina zatvaranja vrata prilagodila do oko 80° kuta otvaranja
- Mehanička blokada u zatvaraču s područjem blokade 80°-165°
- Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
- Brzina zatvaranja može se individualno namjestiti
- Integrirano prigušenje otvaranja, koči snažno otvorena vrata
- Sve funkcije mogu se namjestiti odozgo i u ugrađenom stanju
Područja primjene
- Desna ili lijeva zaokretna i njihajuća vrata
- Zaokretna i njihajuća vrata širine krila do 1400 mm i težine do 300 kg
- Teška vrata s visokom frekvencijom prolaska
- Podna montaža, skrivena

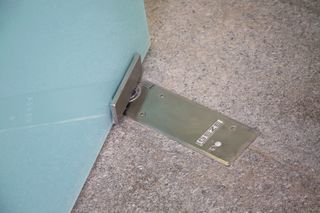

Situacija ugradnje u referentnim objektima i videosnimke
Detaljna snimka TS 550 NV u Glas Trösch, Kempten.
GEZE podni zatvarač vrata TS 500 NV za potpuno staklena vrata krilo vrata s kutnim ležajem, namijenjen za zaokretna vrata i njihajuća vrata © Nikolaus Grünwald / GEZE GmbH
TS 500 NV Palacio de las Artes, Valencija, Španjolska
GEZE podni zatvarač vrata TS 500 NV za potpuno staklena vrata krilo vrata s kutnim ležajem, namijenjen za zaokretna vrata i njihajuća vrata © Pau Esculies / GEZE GmbH
TS 550 NV Ugrađen u GEZE dvorišna vrata, Leonberg.
GEZE podni zatvarač vrata TS 500 NV za potpuno staklena vrata krilo vrata s kutnim ležajem, namijenjen za zaokretna vrata i njihajuća vrata © Nikolaus Grünwald / GEZE GmbH
Podni zatvarač vrata TS 500 NV in CGG Drenova Cemetery
GEZE podni zatvarač vrata TS 500 NV za potpuno staklena vrata krilo vrata s kutnim ležajem, namijenjen za zaokretna vrata i njihajuća vrata, s hidrauličnim graničnikom, koji ubrzava vrata neposredno prije zatvorenog položaja © Robert Les / GEZE GmbH
Podni zatvarač vrata TS 500 NV in CGG Drenova Cemetery, Rijeka
GEZE podni zatvarač vrata TS 500 NV za potpuno staklena vrata krilo vrata s kutnim ležajem, namijenjen za zaokretna vrata i njihajuća vrata, s hidrauličnim graničnikom, koji ubrzava vrata neposredno prije zatvorenog položaja © Robert Les / GEZE GmbH
Specifikacije proizvoda
| TS 550 NV | |
| Primjena na zaokretnim/njihajućim vratima | Zaokretna vrata, Njihajuća vrata |
| Vrsta montaže | Pod |
| Kut otvaranja (maks.) | 170 ° |
| Sila zatvaranja prema EN 1154 | EN 3 - 6 |
| Širina krila (maks.) | 1400 mm |
| Težina krila (maks.) | 300 kg |
| DIN smjer | lijevo/desno |
| Podesiva sila zatvaranja | Da, kontinuirano |
| Podesiva brzina zatvaranja | Da |
| Podesivi završni moment zatvaranja | Da, preko ventila |
| Integrirani prigušivač otvaranja | mehanički fiksno |
| Integrirana odgoda zatvaranja | Da |
| Položaj namještanja sile zatvaranja | Gore |
| Blokada | Mehaničko |
| Područje blokade | 80 ° - 165 ° |
Preuzimanja
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
