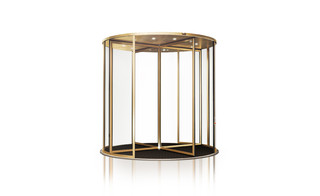

Revo.PRIME Manuell * Ručni sustav rotirajućih vrata s niskom visinom vijenca i uskim profilnim sustavom za tro-ili četverokrilna vrata
- Za okretanje krila vrata dovoljan je lagan pritisak rukom
- Jeftinije od automatskog pogona jer nema sigurnosnih naprava prema EN 16005
- Precizno zatvaranje krila vrata bočnim stijenkama
- Visoki izolacijski učinak od propuha, vremenskih utjecaja i buke
- Opcijski limitator broja okretaja regulira brzinu vrtnje kada se dosegne maks. granični broj okretaja
- Opcijsko automatsko vraćanje u položaj vraća vrata nakon prolaska u početni položaj
Najljepši način dobrodošlice: filigranska rotirajuća vrata Revo.PRIME ostavljaju dojam u ulaznom prostoru svojom minimalnom visinom vijenca od samo 75 mm, uskim sustavima profila od samo 60 mm i jedva vidljivim pogonom. Osim toga, napredna pogonska tehnika osigurava maksimalnu praktičnost prolaska i sigurnost.
Područja primjene
- Trokrilni i četverokrilni sustavi vrata
- Unutarnja i vanjska vrata male frekvencije prolaska
- Reprezentativni ulazi u zgradu, s velikom količinom svjetlosti
- Fasade s uskim konstrukcijama stup-prečka
- Staklene fasade s najvišim standardima dizajna
- Moguć unutarnji promjer od 1800 do 3600 mm
- Prikladni profilni sustavi su fino uokvireni profilni sustav s ISO i mono staklom, potpuno stakleni sustav (GGS) i integrirani potpuno stakleni sustav (IGG)

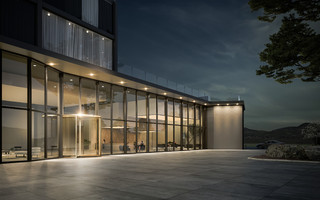

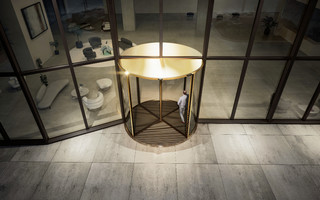

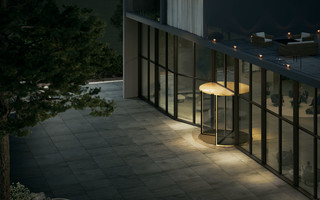

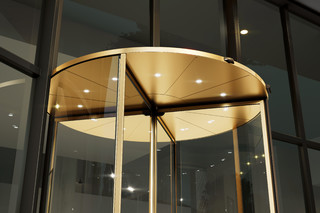

Situacija ugradnje u referentnim objektima i videosnimke
Specifikacije proizvoda
Revo.PRIME Manuell | |
Ručno rukovanje | Da |
S limitatorom broja okretaja (opcijski) | Da |
S automatskim vraćanjem u položaj (opcijski) | Da |
Funkcija Servo | Ne |
Unutarnji promjer (min.) | 1800 mm |
Unutarnji promjer (maks.) | 3800 mm |
Za 3-krilne sustave vrata | Da |
Za 4-krilne sustave vrata | Da |
Svijetla visina prolaza | 3000 mm |
Visina vijenca (min.) | 75 mm |
Izvedba bočnih dijelova | 10 mm VSG, Ispuna panela 22 mm, Panel glatke površine 34 mm, Posebna stakla na zahtjev |
Izvedba krovne konstrukcije | optički limeni pokrov, vodonepropusni krov s odvodnim kanalom za vodu |
Rasvjeta | kod varijante s krovom |
Podne obloge | Podni otirač, Podni otirač po želji klijenta |
Sustav zračne zavjese | Električna zračna zavjesa, Zračna zavjesa na toplu vodu, moguće ovisno o konstrukciji stropa |
Raspored noćnog zaključavanja | U zatvorenom, Na otvorenom |
Tip noćnog zaključavanja | Ručno |
Dizajn noćnog zaključavanja | 10 mm VSG, ISO staklo 22 mm, Ispuna panela 22 mm, Posebna stakla na zahtjev |
Zaključavanje | Ručno, Šipka, elektromehanička |
Vodoravne ili okomite kvake vrata | Da |
Podni prsten | Da |
Ispodpodni pogon | Ne |
Tipkalo za invalidne osobe | Ne |
Sukladnost s normom | EN 16005 |

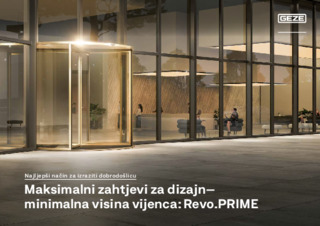

Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
