TSA 325 NT * Automatski sustav rotirajućih vrata za trokrilna i četverokrilna vrata s velikim područjem primjene
- Vrlo bešumno rješenje pogona s visinom vijenca od min. 200 mm
- Precizno zatvaranje krila vrata bočnim stijenkama
- Visoki izolacijski učinak od propuha, vremenskih utjecaja i buke
- Namjestiva brzina u automatskom načinu rada odgovara prometu prolaska
- Funkcija Servo za motornu potporu ručnom otvaranju vrata
- Moguće ručno rukovanje vratima, npr. radi čišćenja
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
- Samostalna detekcija grešaka i protokoliranje
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Integrirana punjiva baterija za otvaranje u slučaju nužde kod sigurnosno relevantnih grešaka kao što je npr. prekid struje
Područja primjene
- Trokrilni i četverokrilni sustavi vrata
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Reprezentativni ulazi u zgradu, s velikom količinom svjetlosti
- Fasade s uskim konstrukcijama stup-prečka
- Staklene fasade s najvišim standardima dizajna
- Moguć unutarnji promjer od 1800 do 3600 mm
- Prikladni profilni sustavi su fino uokvireni profilni sustavi s ISO i mono staklom

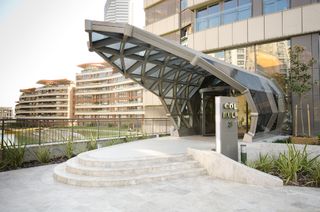

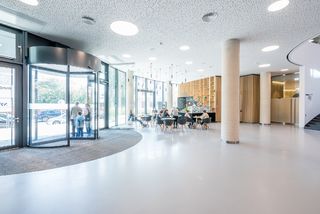

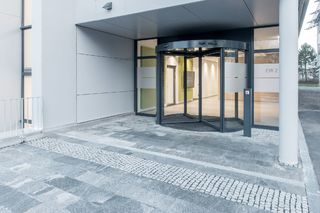

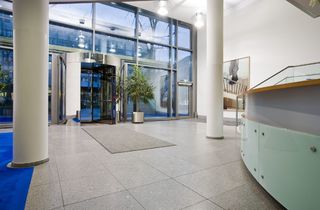

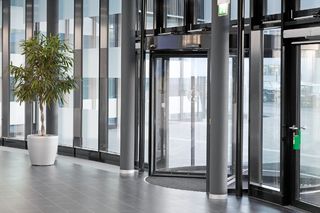

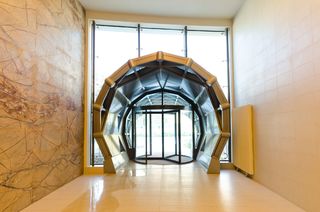

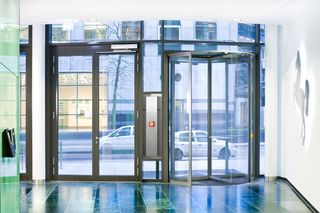

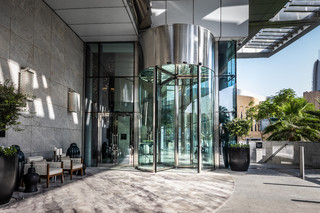

Situacija ugradnje u referentnim objektima i videosnimke

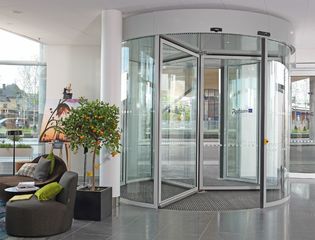

Puno staklo rotirajuća vrata GEZE TSA 325 NT ugrađena u Centar za razvoj Leonberg
Automatski sustav rotirajućih vrata za trokrilna ili četverokrilna vrata nudi ne samo optimalnu praktičnost hodanja, nego i moderan dizajn. © GEZE GmbH
Rotirajuća vrata s poluautomatikom GEZE TSA 325 u ÖAMTC centrali Beč
Glavni i bočni ulaz su rotirajuća vrata s poluautomatskim GEZE TSA 325. Evakuacijska vrata i protupožarna vrata različiti zatvarači vrata GEZE TS 5000 ISM (E-ISM, EFS) sustav odvoda dima i topline u radionici RWA 110 tandem. © Sigrid Rauchdobler / GEZE GmbH
Specifikacije proizvoda
| TSA 325 NT | |
| Ručno rukovanje | Da |
| S limitatorom broja okretaja (opcijski) | Da |
| S automatskim vraćanjem u položaj (opcijski) | Da |
| Poluautomatsko rukovanje | Da |
| Funkcija Servo | Da |
| Prikladno za evakuacijske izlaze i izlaze za spašavanje | Ne |
| Funkcija Break-out (BO) | Ne |
| Unutarnji promjer (min.) | 1800 mm |
| Unutarnji promjer (maks.) | 3600 mm |
| Za 3-krilne sustave vrata | Da |
| Za 4-krilne sustave vrata | Da |
| Svijetla visina prolaza | 3000 mm |
| Visina vijenca (min.) | 200 mm |
| Izvedba bočnih dijelova | 10 mm VSG, Ispuna panela 22 mm, Panel glatke površine 34 mm, Posebna stakla na zahtjev |
| Izvedba krovne konstrukcije | Krov protiv prašine s drvenim pokrovom, optički limeni pokrov, vodonepropusni krov s odvodnim kanalom za vodu |
| Rasvjeta | kod varijante s krovom |
| Podne obloge | Podni otirač, Podni otirač po želji klijenta |
| Sustav zračne zavjese | Električna zračna zavjesa, Zračna zavjesa na toplu vodu, moguće ovisno o konstrukciji stropa |
| Raspored noćnog zaključavanja | U zatvorenom, Na otvorenom |
| Tip noćnog zaključavanja | Ručno |
| Dizajn noćnog zaključavanja | 10 mm VSG, ISO staklo 22 mm, Ispuna panela 22 mm, Posebna stakla na zahtjev |
| Zaključavanje | Ručno, Šipka, elektromehanička |
| Vodoravne ili okomite kvake vrata | Da |
| Podni prsten | Da |
| Ispodpodni pogon | Da |
| Tipkalo za invalidne osobe | Da |
| Sukladnost s normom | DIN 18650, EN 16005 |
Preuzimanja
LABELLING OBLIGATION: © Nicolas Tohme / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Fotografia Maciej Lulko / GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © Tarık Kaan Muşlu / GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Tarık Kaan Muşlu / GEZE GmbH
LABELLING OBLIGATION: © Morten Bak / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Truls Busch-Christensen / GEZE GmbH
LABELLING OBLIGATION: © Laurent Pardon / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nicolas Tohme / GEZE GmbH
LABELLING OBLIGATION: © Nicolas Tohme / GEZE GmbH
LABELLING OBLIGATION: © Nicolas Tohme / GEZE GmbH
LABELLING OBLIGATION: © Sigrid Rauchdobler / GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
