Pogoni za otvaranje

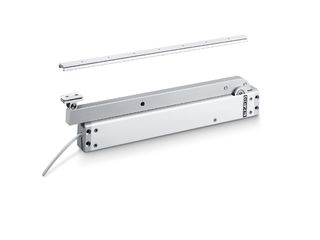

RWA K 600 G Pogon preklopne poluge za montažu na prozore i vrata s fiksnim spajanjem pomoću klizne vodilice
- Otvaranje prozora za 90° za manje od 60 sekunda
- Snažni pogon s visokim okretnim momentom
- Priključni kabel može se jednostavno zamijeniti pomoću utikača
- Integrirani dojavni kontakt za povratne dojave
- Integrirani sinkronizirani modul koji može pokretati maks. dva pogona bez vanjskog upravljačkog uređaja
- Ispitano kao prirodni uređaj za odvod dima i topline (NRWG) prema EN 12101-2
Područja primjene
- Sustav odvoda dima i topline i prirodno prozračivanje (24 V)
- Prozori koji se otvaraju prema unutra i prema van s otklopnim, donje otklopnim i zaokretnim krilima
- Montaža na drvene, plastične ili metalne prozore
- Montaža na krilo i okvir
- Moguća montaža na vrata

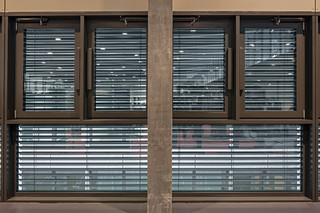

Situacija ugradnje u referentnim objektima i videosnimke
Pogon preklopne poluge GEZE K 600 F + pogon blokade
© Lorenz Frey / GEZE GmbH
Specifikacije proizvoda
| RWA K 600 G | |
| Dimenzije | 421 x 40 x 86 mm |
| Materijal kućišta | Aluminij |
| Tlačna sila | 600 N |
| Vlačna sila | 600 N |
| Napon tijekom pogona | 24 V ± 25 % |
| Radni napon | 24 V DC |
| Potrošnja struje | 1.4 A |
| Preostala valovitost | 20 % |
| Trajanje uključivanja | 30 % |
| Duljina priključnog kabela | 5 m |
| Posebna duljina priključnog kabela | 10 m |
| Min. presjek žile | 0.5 mm² |
| Broj žila | 5 Zile |
| Radna temperatura | -5 - 75 °C |
| Tip zaštite | IP32 |
| Razred zaštite | III |
| Funkcija sinkronizacije | Da |
| Podesiva brzina otvaranja (prozračivanje) | Da |
| Dostupno dodatno zaključavanje | Da |
| Vrsta dodatne blokade | Pogon zaključavanja |
| Vrsta skraćenja hoda | Podešivač |
| Isključivanje u krajnjem položaju izvučeno | Interni davač puta |
| Isključivanje u krajnjem položaju uvučeno | Interni davač puta |
| Isključivanje kod preopterećenja | Da |
| NRWG ispitano | Da |
| Broj sinkronizacija pogona | 2 |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Oklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Oklopni prozor PREMA VAN montaža na okvir | Da |
| Oklopni prozor PREMA VAN montaža na krilo | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na krilo | Da |
| Zaokretni prozor PREMA VAN montaža na okvir | Da |
| Zaokretni prozor PREMA VAN montaža na krilo | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Donje otklopni prozor PREMA VAN montaža na okvir | Da |
| Donje otklopni prozor PREMA VAN montaža na krilo | Da |
