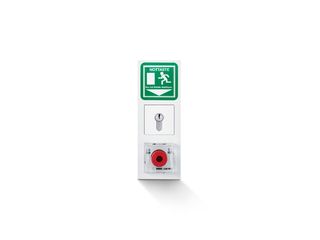

TZ 320 SN UP Upravljačka jedinica vrata za upravljanje evakuacijskim vratima s tipkalom s ključem i mrežnim napajanjem
- Udarni poklopac kojim se rukuje po cijeloj površini omogućuje brzo i sigurno aktiviranje osvijetljene tipke za nuždu u situacijama panike
- Priključne stezaljke u boji olakšavaju električni priključak
- Tri slobodna parametrirajuća ulaza i dva slobodna parametrirajuća izlaza nude mnogobrojne mogućnosti za dodatne komponente
- Broj ulaza i izlaza može se proširivati uz pomoć modula sučelja IO 420 ili priključne kutije KL 220
- Integrirano mrežno napajanje nudi dodatnu fleksibilnost
- Integrirano tipkalo s ključem omogućuje ovlašteni prolazak kroz evakuacijska vrata
Upravljačka jedinica vrata za upravljanje evakuacijskim vratima s tipkalom s ključem i mrežnim napajanjem
Područja primjene
- Osiguranje evakuacijskih vrata u skladu s EltVTR-om od neovlaštenog prolaska
- Mogućnost primjene na jednokrilnim i dvokrilnim vratima
- Moguće umrežavanje preko sabirnice, npr. upravljanja vjetrobranskim ulaznim vratima, prosljeđivanje alarma, spajanje na tehniku vođenja zgrade
- Mogućnost kombinacija s motornim bravama i pogonima zaokretnih vrata
- Realizacija dvosmjernih evakuacijskih vrata
- Podžbukna montaža osigurava besprijekornu integraciju u zgradu
Situacija ugradnje u referentnim objektima i videosnimke

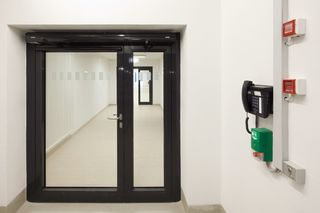

TZ 320 upravljanje evakuacijskim vratima u Olga bolnici
Primjena TZ 320 upravljanja evakuacijskim vratima u bolnici Olga, Stuttgart. © Jürgen Pollak / GEZE GmbH

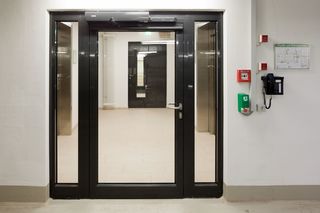

Upravljanje evakuacijskim vratima TZ 320 U Vitra Haus, Weil am Rhein.
Centrala vrata za univerzalno primjenljivo upravljanje i osigurač umreženih evakuacijskih vrata © Oliver Look / GEZE GmbH
Upravljanje evakuacijskim vratima TZ 320 U Vitra Haus u Vitra Haus, Weil am Rhein.
Centrala vrata za univerzalno primjenljivo upravljanje i osigurač umreženih evakuacijskih vrata © Oliver Look / GEZE GmbH
Pogon zaokretnih vrata TSA 160 NT F-IS, GC334 letva senzora i centrala vrata RWS TZ320 SN AP
Pogon zaokretnih vrata TSA 160 NT F-IS Na 1-krilna vrata u domu za starije osobe Augustinum, Stuttgart. © Dirk Wilhelmy / GEZE GmbH
Pogon zaokretnih vrata TSA 160 NT F-IS, GC334 letva senzora i centrala vrata RWS TZ320 SN AP
Elektrohidraulični sustav pogona zaokretnih vrata 2-krilna protupožarna i protudimna zaštitna vrata s integriranom regulacijom slijeda zaključavanja u domu za starije osobe Augustinum, Stuttgart. © Dirk Wilhelmy / GEZE GmbH
Specifikacije proizvoda
| TZ 320 SN UP | |
| Širina | 81 mm |
| Visina | 223 mm |
| Vrsta montaže | Podžbuka |
| Radna temperatura | -10 - 55 °C |
| Tip zaštite | IP30 |
| Radni napon | 24 V DC |
| Potrošnja struje | 100 mA |
| Napon napajanja | 230 V |
| Napajanje strujom za vanjska trošila (24 V DC) | 600 mA |
| Kontaktna opteretivnost | 30 V / 1 A |
| Sabotažni kontakt | Da |
| Broj ulaza | 3 Stk. |
| Broj izlaza | 2 Stk. |
| Tipka za slučaj nužde | Da |
| Optički prikaz | da |
| Glasnoća | 75 db |
| Vrsta cilindra | Euro polucilindar |
| S plosnatim trakastim kabelom | Da |
| Parametriranje | Servisni terminal ST 220 |
| Odgovara EltVTR-u | Da |
