TZ 320 BSN AP * Upravljačka jedinica vrata za upravljanje evakuacijskim vratima s osvijetljenom pločom evakuacijskog puta, tipkalom s ključem i mrežnim napajanjem
- Udarni poklopac kojim se rukuje po cijeloj površini omogućuje brzo i sigurno aktiviranje osvijetljene tipke za nuždu u situacijama panike
- Priključne stezaljke u boji olakšavaju električni priključak
- Tri slobodna parametrirajuća ulaza i dva slobodna parametrirajuća izlaza nude mnogobrojne mogućnosti za dodatne komponente
- Broj ulaza i izlaza može se proširivati uz pomoć modula sučelja IO 420 ili priključne kutije KL 220
- Osvijetljena oznaka evakuacijskog puta poboljšava vidljivost
- Integrirano mrežno napajanje nudi dodatnu fleksibilnost
Područja primjene
- Osiguranje evakuacijskih vrata u skladu s EltVTR-om od neovlaštenog prolaska
- Mogućnost primjene na jednokrilnim i dvokrilnim vratima
- Moguće umrežavanje preko sabirnice, npr. upravljanja vjetrobranskim ulaznim vratima, prosljeđivanje alarma, spajanje na tehniku vođenja zgrade
- Mogućnost kombinacija s motornim bravama i pogonima zaokretnih vrata
- Realizacija dvosmjernih evakuacijskih vrata
- Nadžbukna montaža omogućuje naknadnu montažu na vrata s malo napora

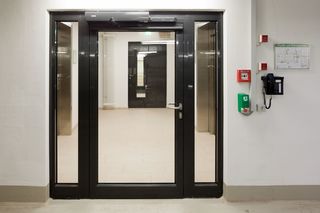

Situacija ugradnje u referentnim objektima i videosnimke
Specifikacije proizvoda
TZ 320 BSN AP | |
Širina | 77 mm |
Visina | 197 mm |
Dubina | 88 mm |
Vrsta montaže | Nadžbuka |
Radna temperatura | -10 - 55 °C |
Tip zaštite | IP30 |
Radni napon | 24 V DC |
Potrošnja struje | 130 mA |
Osvijetljeno | Da |
Napon napajanja | 230 V |
Napajanje strujom za vanjska trošila (24 V DC) | 650 mA |
Kontaktna opteretivnost | 30 V / 1 A |
Sabotažni kontakt | Da |
Broj ulaza | 3 Stk. |
Broj izlaza | 2 Stk. |
Tipka za slučaj nužde | Da |
Optički prikaz | da |
Glasnoća | 75 db |
Vrsta cilindra | Euro polucilindar |
S plosnatim trakastim kabelom | Da |
Parametriranje | Servisni terminal ST 220 |
Odgovara EltVTR-u | Da |
Preuzimanja
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
