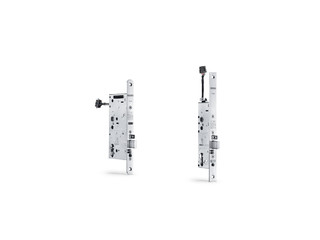

IQ lock EL * Elektromehanička motorna brava za kombinaciju s pogonima zaokretnih vrata na jednokrilnim vratima

Motorno otključavanje vrata za manje od jedne sekunde
Mehaničko samozaključavanje osigurava automatsko isključivanje zasuna pri svakom zatvaranju
Funkcija panike, koja u svakom trenutku u smjeru evakuacije otvara (čak i zaključana) evakuacijska vrata
Podijeljeni križni zasun sprečava blokiranje zasuna i pod predopterećenjem
Električni sigurnosni uređaj jamči sigurno zaključavanje vrata
Različiti načini rada za svaku situaciju

Prikaži više

Integrirani povratni kontakti omogućuju potpuni nadzor vrata
Proizvoljno sabotažni nadzor ili kontakt s cilindrom
Mala dimenzija stražnjeg trna i mala dimenzija kućišta brave

Kontaktirajte nas

Područja primjene

Jednokrilna vrata na izlazima u nuždi i panik vrata
Vrata na putu evakuacijskih izlaza i izlaza za spašavanje
Protupožarna i protudimna vrata (s upravljanjem motornom bravom MST 210)
Vrata za dovod zraka
Sustavi kontrole pristupa
Mogućnost kombinacije s GEZE sustavima automatskih zaokretnih vrata

Specifikacije proizvoda

	IQ lock EL
DIN smjer	lijevo/desno
Radna temperatura	-10 - 50 °C
Motorno otključavanje	< 1 s
Funkcija panike / mehaničko samozaključavanje	Da
Podijeljeni križni zasun (3 mm razmaka između jezička i zasuna)	Da
Električni sigurnosni uređaj	Da
Načini rada (dnevni pogon / trajno odblokirano / noćni pogon)	Da
Povratni kontakt za stanja brave	Da
Proizvoljno sabotažni nadzor ili kontakt s cilindrom	Da
Aktivacija	vanjski kontakt
Potrošnja struje	80 mA na 24V / 400 mA na 24V kratkotrajno, 160 mA na 12 V / 1 A na 12 V kratkotrajno
Kontaktna opteretivnost	30 V / 500 mA
Tlačna čvrstoća protiv provale	10000 N
Duljina priključnog kabela	15 m

Preuzimanja

Objašnjenja usluge

Preuzmi (.PDF | 3 MB)

Objašnjenja usluge BG CS DE EL EN ES FR HR HU IT NL PL RO SK (791870)

Preuzmi (.PDF | 3 MB)

Varijante i pričvrsni materijal

Pričvrsni materijal
Varijante

Pričvrsni materijal

MST 210

Motorno upravljanje bravom za IQ lock EL i IQ lock EL DL

Detalji proizvoda

Pričvrsni materijal

Odvojivi prijelaz kabela

Vodilica priključnog kabela na krilu vrata

Detalji proizvoda

Pričvrsni materijal

GC Lock Control SHEV

Dodatno upravljanje motornom bravom za motorine brave od 12 V ili 24 V na vratima za dovod zraka

Detalji proizvoda

Prikaži samo razlike

Identifikacijski br.	Oznaka	Opis	Udaljenost brave	Dimenzija od otvora brave do vanjskog ruba	DIN smjer	Dimenzije prihvatnika	Napon napajanja	Boja
103640	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 24 x 270 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	lijevo/desno	24 x 270 x 3 mm	12 - 24 V DC	EV1
121822	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 24 x 270 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	lijevo/desno	24 x 270 x 3 mm	12 - 24 V DC	EV1
115021	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 24 x 270 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	lijevo/desno	24 x 270 x 3 mm	12 - 24 V DC	EV1
121821	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 24 x 270 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	lijevo/desno	24 x 270 x 3 mm	12 - 24 V DC	EV1
121826	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 20 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	lijevo/desno	20 x 235 x 3 mm	12 - 24 V DC	EV1
103641	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 24 x 270 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	lijevo/desno	24 x 270 x 3 mm	12 - 24 V DC	EV1
103644	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 20 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	lijevo/desno	20 x 235 x 3 mm	12 - 24 V DC	EV1
103643	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 20 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	lijevo/desno	20 x 235 x 3 mm	12 - 24 V DC	EV1
121827	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 20 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	lijevo/desno	20 x 235 x 3 mm	12 - 24 V DC	EV1
121824	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 20 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	lijevo/desno	20 x 235 x 3 mm	12 - 24 V DC	EV1
121825	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 20 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	lijevo/desno	20 x 235 x 3 mm	12 - 24 V DC	EV1
121823	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 24 x 270 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	lijevo/desno	24 x 270 x 3 mm	12 - 24 V DC	EV1
103695	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 20 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	lijevo/desno	20 x 235 x 3 mm	12 - 24 V DC	EV1
103642	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 20 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	lijevo/desno	20 x 235 x 3 mm	12 - 24 V DC	EV1
178372	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 24 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	lijevo/desno	24 x 235 x 3 mm	12 - 24 V DC	EV1
163806	Motorna brava IQ lock EL	za vrata s punim krilom s okruglim prihvatnikom 24 x 235 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	lijevo/desno	24 x 235 x 3 mm	12 - 24 V DC	EV1
157359	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 22 x 285 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	lijevo/desno	22 x 285 x 3 mm	12 - 24 V DC	EV1
162566	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 28 x 270 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	lijevo/desno	28 x 270 x 3 mm	12 - 24 V DC	EV1
163328	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 22 x 285 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	lijevo/desno	22 x 285 x 3 mm	12 - 24 V DC	EV1
162567	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 28 x 270 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	lijevo/desno	28 x 270 x 3 mm	12 - 24 V DC	EV1
157360	Motorna brava IQ lock EL	za vrata s cijevnim okvirom s kutnim prihvatnikom 22 x 285 x 3 mm / Radni napon: 12 - 24 V DC Potrošnja struje: 80 mA / 24 V; 160 mA / 12V maks. potrošnja struje (kratkotrajno): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	lijevo/desno	22 x 285 x 3 mm	12 - 24 V DC	EV1

* Obavijest o prikazanim proizvodima

Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
