GC Lock Control SHEV * Dodatno upravljanje motornom bravom za motorine brave od 12 V ili 24 V na vratima za dovod zraka
- Kompatibilno s motornim bravama do 4,5 A (24 V) i 1,25 A (12 V)
- Podupire sve GEZE komponente: RWA centralu, pogon dovodnog zraka, pogon zaokretnih vrata i centralu vrata
- Jednostavno i sigurno kabliranje komponenti za različita rješenja prozračivanja za sustav odvoda dima i topline
- Jednoznačno pozicionirani ulazi i izlazi pojednostavljuju instalaciju
- Osigurano naponsko napajanje motornih brava preko RWA centrale i napajača
- Prikaz stanja omogućuje jednostavno održavanje i instalaciju
- Funkcija ispravljača za promjenu polova odnosno resetiranje RWA centrale
- Zaštita od prenapona na ulazu sustava odvoda dima i topline
- Sigurno otvaranje i zatvaranje također u normalnom pogonu
- Može se integrirati u tehniku vođenja zgrade ili sustave upravljanja opasnostima putem RWA centrale
- Po vratima za dovodni zrak (jedno- ili dvokrilna) s motornom bravom potrebno je jedno upravljanje
Ovo dodatno upravljanja za RWA vrata za dovod zraka omogućuje jednostavno i sigurno kabliranje komponenti koje se primjenjuju na jednokrilnim ili dvokrilnim RWA vratima za dovod zraka. Na taj se način komponente u RWA slučaju opskrbljuju naponom i odgovarajuće upravljaju preko regulirane RWA centrale. Rad motorne brave od 12 V omogućuje se dodatnim DC/DC pretvaračem napona.
Područja primjene
- Jednokrilna i dvokrilna RWA vrata za dovod zraka
- Rješenja dovodnog zraka sustava odvoda dima i topline u kombinaciji s jednom motornom bravom
- Može se montirati na GEZE nadžbukno kućište ili u razdjelnik vrata
- Montaža na DIN nosač

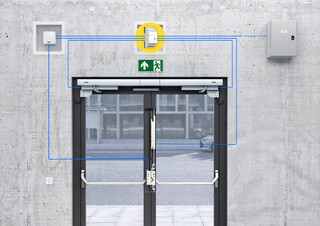

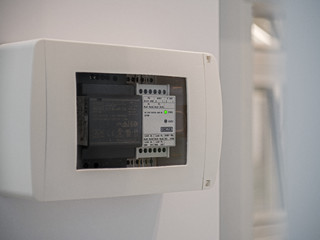

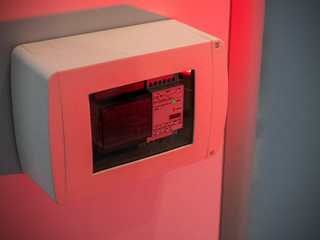

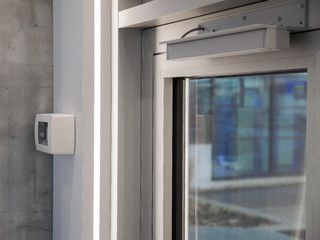

Situacija ugradnje u referentnim objektima i videosnimke

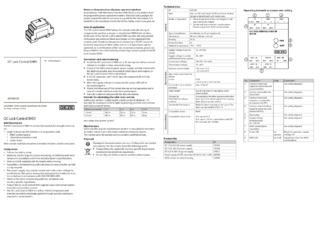

Wiring diagram GC lock SHEV
!Zentrale Steuerung für RWA-Zulufttüren, vereinfacht Verkabelung und sichert den Motorschlossbetrieb im Alarmfall.! © GEZE GmbH

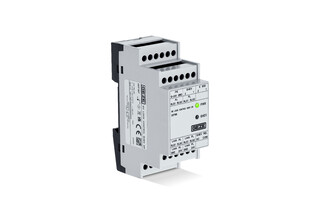

GC Lock Control SHEV
Dodatno upravljanje motorne brave za motorne brave od 12 V ili 24 V na vratima za dovod zraka. © GEZE GmbH
GC Lock Control SHEV
!Durch die Versorgung aller Komponenten mit Spannung sind eine sichere Entriegelung und eine verlässliche Energieversorgung der Motorschlösser stets gegeben.! © GEZE GmbH
GC Lock Control SHEV
!Dank der integrierten Zustandsanzeige der Spannungsversorgung und des Anliegens eines RWA-Signals kann die Zusatzsteuerung einfach gewartet werden.! © GEZE GmbH
Specifikacije proizvoda
| GC Lock Control SHEV | |
| Dimenzije | 35 x 60 x 90 mm |
| Vrsta montaže | Montaža na DIN nosač |
| Potrošnja struje | 150 mA |
| Struja pogoni (maks.) | 4.5 A (24 V) |
| Struja motorne brave (maks.) | 4.5 A (24 V), 1.25 A (12 V) |
| Dimenzije kabela (maks.) | 2.5 mm² |
| Radna temperatura | -5 - 70 °C |
| Tip zaštite | IP20 |
| Razred zaštite | II |
Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
