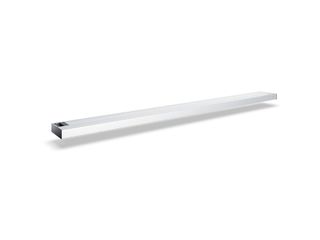

Slimdrive SLT Automatski sustav teleskopskih kliznih vrata za uporabu u uskim staklenim fasadama
- Dvije paralelne klizne vodilice vode krilo vrata i time postižu velike širine otvaranja
- Vrlo bešuman pogon na istosmjernu struju male potrošnje, visine od samo 7 cm
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
- Samostalna detekcija grešaka i protokoliranje
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Integrirana punjiva baterija za otvaranje i zatvaranje u slučaju nužde pri prekidu struje
Automatski sustav teleskopskih kliznih vrata za uporabu u uskim staklenim fasadama
Područja primjene
- Dvokrilni i četverokrilni sustavi kliznih vrata
- Kod skučenih prostornih odnosa s malom svijetlom širinom otvora ili malo mjesta pored otvaranja vrata
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Moguće širine otvaranja od 1000 do 3600 mm
- Težine krila vrata do 80 kg po krilu
- Prikladni profilni sustavi su fino uokvireni profilni sustav s ISO staklom i integrirani potpuno stakleni sustav (IGG)

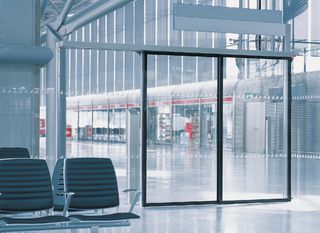

Situacija ugradnje u referentnim objektima i videosnimke

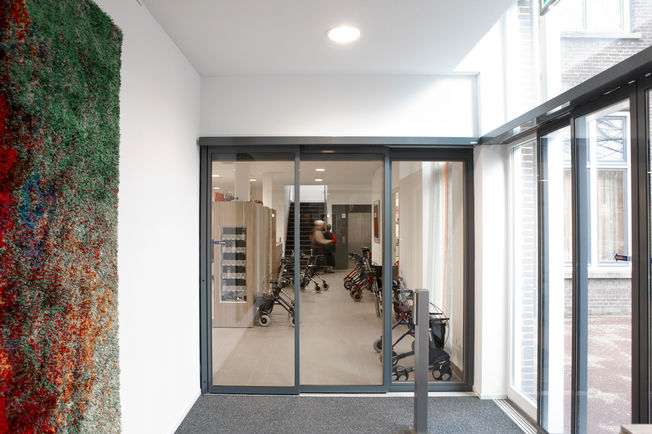

Automatska vrata s kliznim pogonom Slimdrive SLT, ugrađen u dom za starije St. Elisabeth, Rosendaal
Automatski teleskopski sustav kliznih vrata Za primjenu u najužim staklenim fasadama s dvije paralelno naliježuće klizne vodilice krila vrata se kreću i na taj način postižu visoke širine otvora. © Erwin Kamphuis / GEZE GmbH

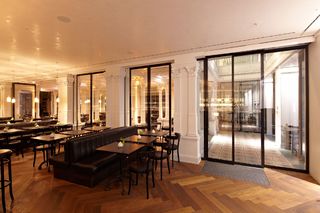

Automatska vrata s kliznim pogonom Slimdrive SLT s IGG i IGG fiksnim poljima u Café Luitpold u Münchenu
Automatski teleskopski sustav kliznih vrata Za primjenu u najužim staklenim fasadama s dvije paralelno naliježuće klizne vodilice krila vrata se kreću i na taj način postižu visoke širine otvora. © Robert Sprang / GEZE GmbH

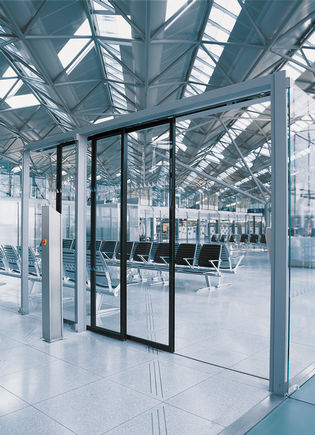

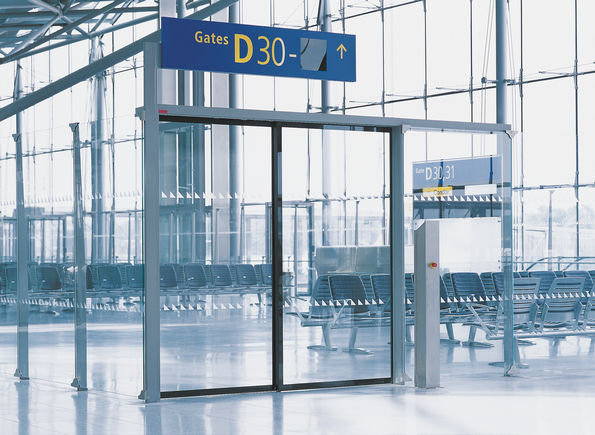

Automatska vrata s kliznim pogonom Slimdrive SLT na zračnoj luci Köln-Bonn
Automatski teleskopski sustav kliznih vrata Za primjenu u najužim staklenim fasadama s dvije paralelno naliježuće klizne vodilice krila vrata se kreću i na taj način postižu visoke širine otvora. © Martin Jakob / GEZE GmbH
Automatska vrata s kliznim pogonom Slimdrive SLT na zračnoj luci Köln-Bonn
Automatski teleskopski sustav kliznih vrata Za primjenu u najužim staklenim fasadama s dvije paralelno naliježuće klizne vodilice krila vrata se kreću i na taj način postižu visoke širine otvora. © Martin Jakob / GEZE GmbH
Automatska vrata s kliznim pogonom Slimdrive SLT na zračnoj luci Köln-Bonn
Automatski teleskopski sustav kliznih vrata Za primjenu u najužim staklenim fasadama s dvije paralelno naliježuće klizne vodilice krila vrata se kreću i na taj način postižu visoke širine otvora. © GEZE GmbH
Automatska vrata s kliznim pogonom Slimdrive SLT na zračnoj luci Köln-Bonn
Automatski teleskopski sustav kliznih vrata Za primjenu u najužim staklenim fasadama s dvije paralelno naliježuće klizne vodilice krila vrata se kreću i na taj način postižu visoke širine otvora. © Martin Jakob / GEZE GmbH
Specifikacije proizvoda
| Slimdrive SLT | |
| Za 1-krilne sustave vrata | - |
| Za 2-krilne sustave vrata | Da |
| Za 4-krilne sustave vrata | Da |
| Izolacijsko staklo fino uokvireno | Da |
| Integriran potpuno stakleni sustav (IGG) | Da |
| Dubina | 247 mm |
| Težina krila (maks.), 2-krilno | 80 kg |
| Težina krila (maks.), 4-krilno | 70 kg |
| Širina otvora, 2-krilno | 1000 mm - 3000 mm |
| Širina otvora, 4-krilno | 1600 mm - 3600 mm |
| Radna temperatura | -15 - 50 °C |
| Tip zaštite | IP20 |
| Odvajanje od mreže | Glavna sklopka u pogonu |
| Sukladnost s normom | DIN 18650, DIN EN ISO 13849: Performance Level D, EN 16005 |
