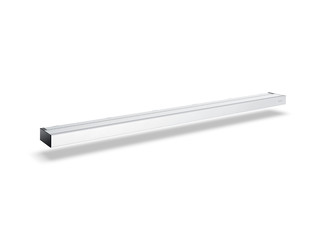

Slimdrive SL NT-FR Sustav automatskih linearnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje s malom ugradbenom visinom i jasnom dizajnerskom linijom
- Funkcija evakuacijskog puta s redundantnom izvedbom pogona
- Vrlo bešuman pogon na istosmjernu struju male potrošnje, visine od samo 7 cm
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
- Samostalna detekcija grešaka i protokoliranje
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Integrirana punjiva baterija za otvaranje u slučaju nužde kod sigurnosno relevantnih grešaka kao što je npr. prekid struje
- Hodni mehanizam sa samočišćenjem smanjuje ulaganja u održavanje
- Različita mehanička i električna zaključavanja opcijski su dostupna
Područja primjene
- Jednokrilni i dvokrilni sustavi kliznih vrata na evakuacijskim izlazima i izlazima za spašavanje
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Fasade s uskim konstrukcijama stup-prečka
- Staklene fasade s najvišim standardima dizajna
- Moguće širine otvaranja od 700 do 3000 mm
- Težine krila vrata do 125 kg po krilu
- Prikladni profilni sustavi su fino uokvireni profilni sustav s ISO i mono staklom, potpuno stakleni sustav (GGS), integrirani potpuno stakleni sustav (IGG) i krilo s okvirom i drveno krilo na lokaciji

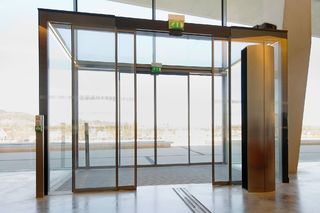

Situacija ugradnje u referentnim objektima i videosnimke
ECdrive in Pediatric Cancer Center SJD
Facade of the building with EC Drive at the entrance © GEZE Iberia

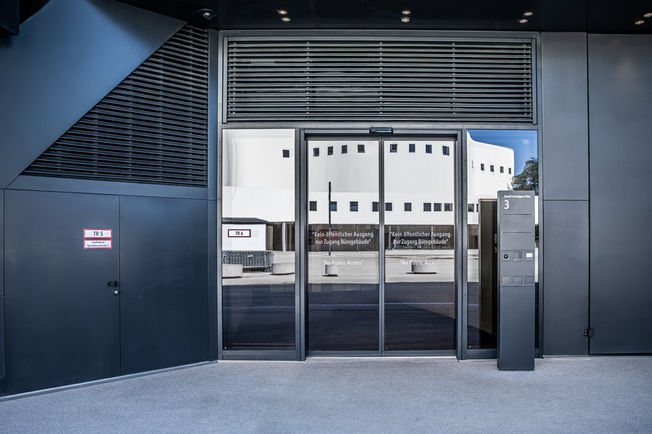

Slimdrive SL NT-FR
Ulazi u trgovine i urede dizajnirani su kako bi bili vizualno privlačni sofisticiranim vratima s kliznim pogonom. Savršeno se integrira u elemente spektakularne fasade stup-prečka Kö-Bogen II u Düsseldorfu. © Jürgen Biniasch / GEZE GmbH

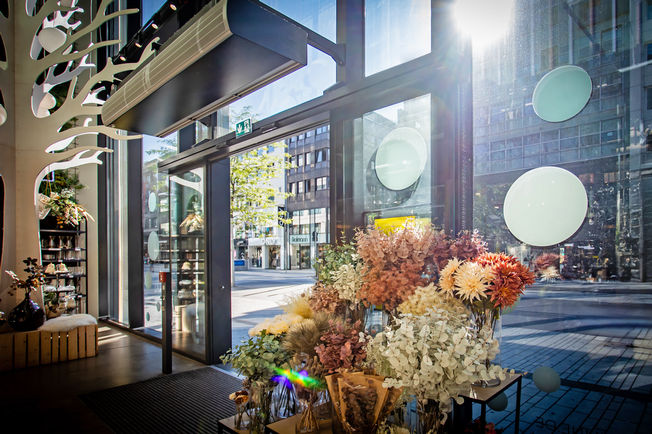

Slimdrive SL NT-FR
Ulazi u trgovine i urede dizajnirani su kako bi bili vizualno privlačni sofisticiranim vratima s kliznim pogonom. Savršeno se integrira u elemente spektakularne fasade stup-prečka Kö-Bogen II u Düsseldorfu. © Jürgen Biniasch / GEZE GmbH

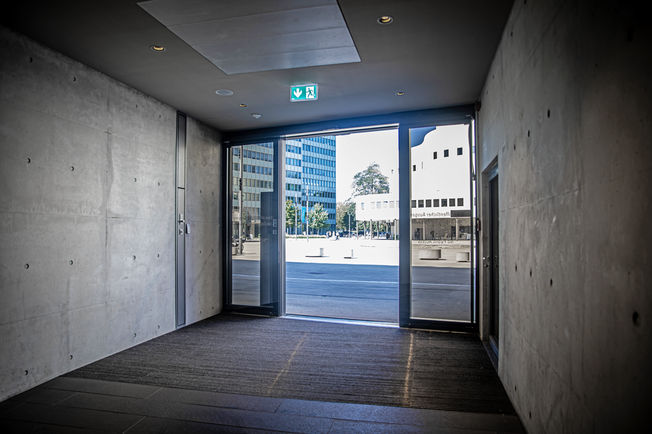

Slimdrive SL NT-FR
Ulazi u trgovine i urede dizajnirani su kako bi bili vizualno privlačni sofisticiranim vratima s kliznim pogonom. Savršeno se integrira u elemente spektakularne fasade stup-prečka Kö-Bogen II u Düsseldorfu. © Jürgen Biniasch / GEZE GmbH

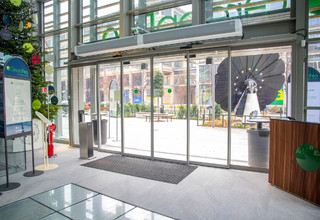

Green-Pea trgovački centar Turin
Pametni sustavi vrata kao što je Slimdrive SLT-FR reduciraju potrošnju topline zgrade. © GEZE GmbH

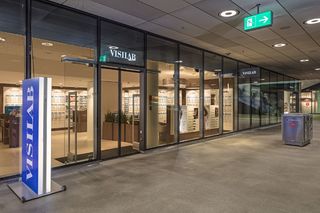

Ugradnja automatskih vrata s kliznim pogonom Slimdrive SL NT-FR na kolodvoru Zürich Oerlikon
Automatski sustav linearnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje s niskom visinom konstrukcije i jasnom linijom dizajna © Lorenz Frey / GEZE GmbH
Ugradnja automatskih vrata s kliznim pogonom Slimdrive SL NT-FR na kolodvoru Zürich Oerlikon
Automatski sustav linearnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje s niskom visinom konstrukcije i jasnom linijom dizajna © Lorenz Frey / GEZE GmbH

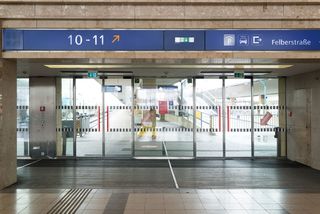

Ugradnja automatskih vrata s kliznim pogonom Slimdrive SL-FR Beč zapadni kolodvor
Automatski sustav linearnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje s niskom visinom konstrukcije i jasnom linijom dizajna © Sigrid Rauchdobler / GEZE GmbH
Ugradnja automatskih vrata s kliznim pogonom Slimdrive SL-FR Beč zapadni kolodvor
Automatski sustav linearnih kliznih vrata s niskom visinom konstrukcije i jasnom linijom dizajna © Sigrid Rauchdobler / GEZE GmbH

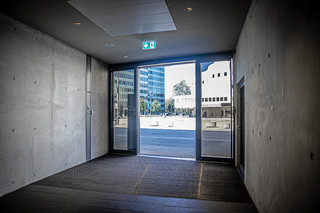

Automatska vrata s kliznim pogonom Slimdrive SL NT-FR ugrađen u Grosspetertower u Zürichu
Automatski sustav linearnih kliznih vrata Za evakuacijske izlaze i izlaze za spašavanje s niskom visinom konstrukcije i jasnom linijom dizajna. © Lorenz Frey / GEZE GmbH
Ugradnja automatskih vrata s kliznim pogonom Slimdrive SL NT-FR na kolodvoru Zürich Oerlikon
Automatski sustav linearnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje s niskom visinom konstrukcije i jasnom linijom dizajna © Lorenz Frey / GEZE GmbH

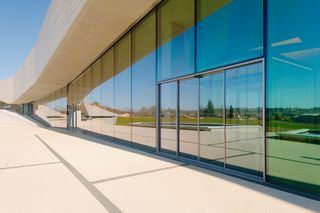

Automatska vrata s kliznim pogonom Slimdrive SL NT-FR Grotte de Lascaux Montignac
Staklena fasada s automatskim sustavom linearnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje u špilji Lascaux © Jean-Luc Kokel / GEZE GmbH
Ugradnja automatskog pogona kliznih vrata Slimdrive SL NT-FR kao vjetrobrana u špilji Lascaux
Optimalno za jednokrilni i dvokrilni sustav kliznih vrata u evakuacijskim izlazima i izlazima za spašavanje, ovaj proizvod je savršeno pogodan za unutarnja i vanjska vrata s visokom učestalosti posezanja. © Jean-Luc Kokel / GEZE GmbH

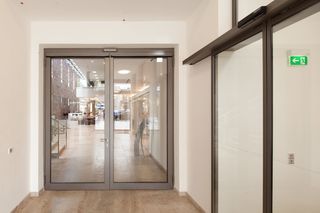

Rješenja zaokretnih vrata - Slimdrive SL-FR, TSA 160 NT F-IS, RSZ 5 i GC 334
dva zahtjeva, dva rješenja i jedan dizajn u kući Katoličke crkve, Stuttgart © Dirk Wilhelmy / GEZE GmbH

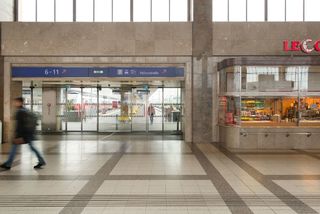

Automatska vrata s kliznim pogonom Slimdrive SL-FR na zapadnom kolodvoru Beč
Slimdrive SL-FR omogućuje posjetiteljima prolazak bez prepreka i udoban ulazak na zapadni kolodvor u Beču © Sigrid Rauchdobler / GEZE GmbH
Specifikacije proizvoda
| Slimdrive SL NT-FR | |
| Za 1-krilne sustave vrata | Da |
| Za 2-krilne sustave vrata | Da |
| Izolacijsko staklo fino uokvireno | Da |
| MONO staklo, fino uokvireno | Da |
| Visina | 70 mm |
| Dubina | 190 mm |
| Težina krila (maks.), 1-krilno | 125 kg |
| Težina krila (maks.), 2-krilno | 125 kg |
| Širina otvora, 1-krilno | 700 mm - 3000 mm |
| Širina otvora, 2-krilno | 900 mm - 3000 mm |
| Radna temperatura | -15 - 50 °C |
| Tip zaštite | IP20 |
| Odvajanje od mreže | Glavna sklopka u pogonu |
| Sukladnost s normom | AutSchR, DIN 18650, DIN EN ISO 13849: Performance Level D, EN 16005 |
