Slimdrive SL NT Sustav automatskih linearnih kliznih vrata s malom ugradbenom visinom i jasnom dizajnerskom linijom
- Vrlo bešuman pogon na istosmjernu struju male potrošnje, visine od samo 7 cm
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
- Samostalna detekcija grešaka i protokoliranje
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Integrirana punjiva baterija za otvaranje u slučaju nužde kod sigurnosno relevantnih grešaka kao što je npr. prekid struje
- Hodni mehanizam sa samočišćenjem smanjuje ulaganja u održavanje
Područja primjene
- Sustavi jednokrilnih i dvokrilnih kliznih vrata
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Fasade s uskim konstrukcijama stup-prečka
- Staklene fasade s najvišim standardima dizajna
- Moguće širine otvaranja od 700 do 3000 mm
- Težine krila vrata do 125 kg po krilu
- Prikladni profilni sustavi su fino uokvireni profilni sustav s ISO i mono staklom, potpuno stakleni sustav (GGS), integrirani potpuno stakleni sustav (IGG) i krilo s okvirom i drveno krilo na lokaciji

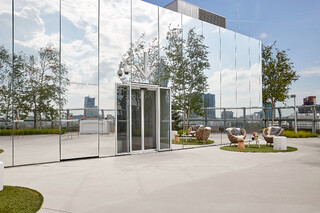

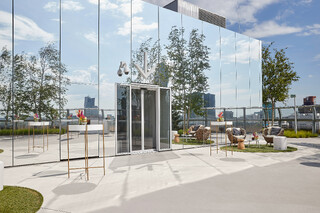

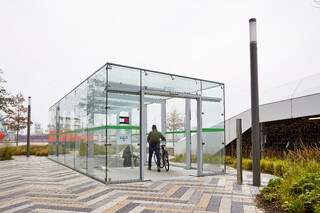

Situacija ugradnje u referentnim objektima i videosnimke
ECdrive in Pediatric Cancer Center SJD
Facade of the building with EC Drive at the entrance © GEZE Iberia
Slimdrive SL NT + IGG NT + LED, GEZE GmbH Leonberg
Veoma tih, automatski sustav linearnih kliznih vrata sa slabim habanjem s niskom visinom konstrukcije i jasnom linijom dizajna. © Dirk Wilhelmy / GEZE GmbH

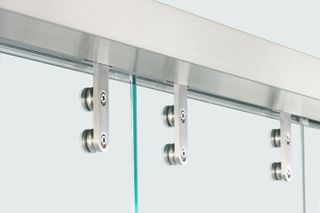

Automatska vrata s kliznim pogonom Slimdrive SL NT s integriranim potpuno staklenim sustavom (IGG)
Veoma tih automatski sustav linearnih kliznih vrata sa slabim habanjem, s niskom visinom konstrukcije i jasnom linijom dizajna s integriranim potpuno staklenim sustavom (IGG) u zgradi tvrtke GEZE GmbH, Leonberg © Dirk Wilhelmy / GEZE GmbH

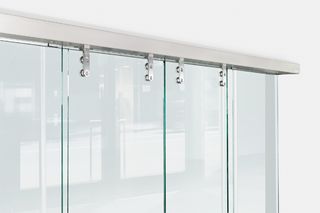

Automatska vrata s kliznim pogonom Slimdrive SL NT s integriranim potpuno staklenim sustavom (IGG)
Ugradnja automatskih vrata s kliznim pogonom Slimdrive SL NT s integriranim potpuno staklenim sustavom (IGG) u zgradi tvrtke GEZE GmbH, Leonberg © Dirk Wilhelmy / GEZE GmbH

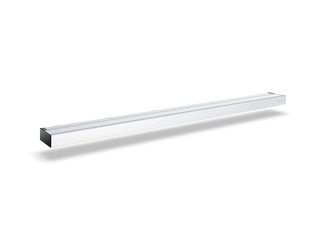

Slimdrive SL NT
Što fasade s konstrukcijama sa stubićima i prečkama djeluju svjetlije i privlačnije to se decentnije i lakše uklapaju u arhitekturu zgrade. Novi automatski sustav kliznih vrata GEZE Slimdrive SL NT je idealan - posebno u staklenim fasadama, u kojima se pokreću velika krila vrata i sve komponente moraju djelovati usko i filigranski. ID 145070 © Lorenz Frey / GEZE GmbH
Automatic sliding door drive Slimdrive SL NT with integrated all-glass system (IGG) in the company building of GEZE GmbH, Leonberg
Automatic linear sliding door system with IGG, low height and clear design line © Dirk Wilhelmy / GEZE GmbH

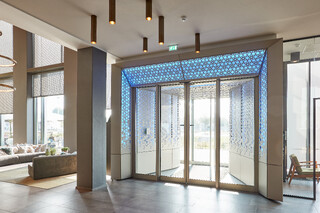

Hotel Albion (Mountain Spa Resort), Italija, hotel
Automatski sustav linearnih kliznih vrata s niskom visinom konstrukcije i jasnom linijom dizajna © Massimo Brancher / GEZE GmbH
Slimdrive SL NT + GC 363 + LED tipkalo senzora, podružnica istok
Automatski sustav linearnih kliznih vrata s niskom visinom konstrukcije i jasnom linijom dizajna, vrlo tih pogon sa slabim habanjem. © GEZE GmbH

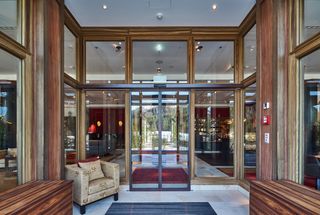

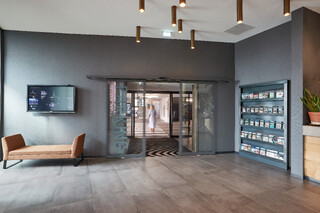

Automatska vrata s kliznim pogonom Slimdrive SL NT, ugrađen u hotelu Schloss Elmau Retreat
Veoma tih automatski sustav linearnih kliznih vrata sa slabim habanjem s niskom visinom konstrukcije i jasnom linijom dizajna. © Robert Sprang / GEZE GmbH
Automatska vrata s kliznim pogonom Slimdrive SL NT
Automatska vrata s kliznim pogonom Slimdrive SL NT, za jednokrilne i dvokrilne sustave kliznih vrata, unutarnja i vanjska vrata, ugrađena u hotelu Schloss Elmau Retreat © Robert Sprang / GEZE GmbH

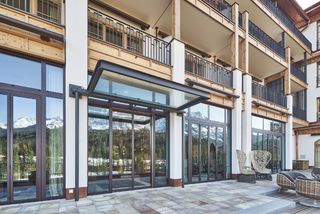

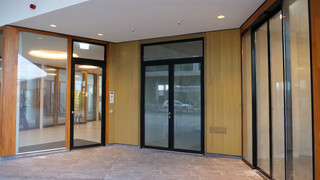

vjetrobran s automatskim vratima s kliznim pogonom Slimdrive SL NT
Automatski sustav linearnih kliznih vrata s niskom visinom konstrukcije i jasnom linijom dizajna © Dirk Wilhelmy / GEZE GmbH

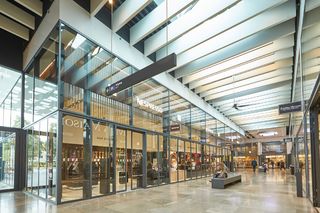

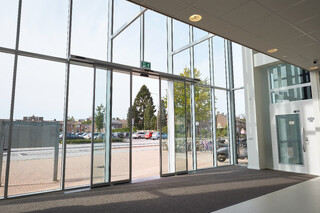

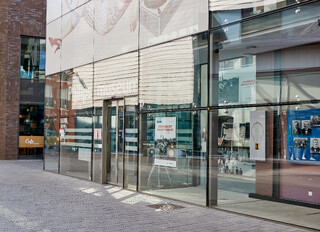

Automatska vrata s kliznim pogonom Slimdrive SL-NT, ugrađen u trgovačkom centru Gelderlandplein u Amsterdamu
Automatski sustav linearnih kliznih vrata s niskom visinom konstrukcije i jasnom linijom dizajna © Erwin Kamphuis / GEZE GmbH

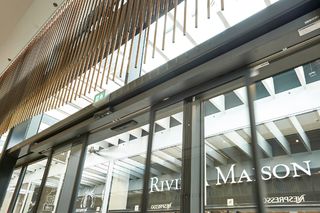

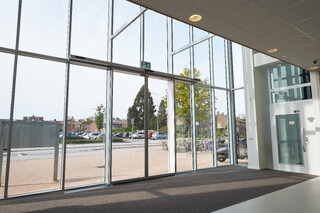

Automatski pogon kliznih vrata Slimdrive SL-NT, ugrađen u trgovačkom centru Gelderlandplein u Amsterdamu
Automatski sustav linearnih kliznih vrata s niskom visinom konstrukcije i jasnom linijom dizajna © Erwin Kamphuis / GEZE GmbH

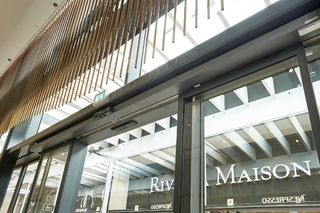

Automatski pogon kliznih vrata Slimdrive SL-NT, ugrađen u trgovačkom centru Gelderlandplein u Amsterdamu
Automatski sustav linearnih kliznih vrata s niskom visinom konstrukcije i jasnom linijom dizajna © Erwin Kamphuis / GEZE GmbH
Automatski pogon kliznih vrata Slimdrive SL-NT, ugrađen u trgovačkom centru Gelderlandplein u Amsterdamu
Automatski sustav linearnih kliznih vrata s niskom visinom konstrukcije i jasnom linijom dizajna © Erwin Kamphuis / GEZE GmbH
Automatska vrata s kliznim pogonom Slimdrive SL NT-FR ugrađen u Grosspetertower u Zürichu
Automatski sustav linearnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje s niskom visinom konstrukcije i jasnom linijom dizajna © Lorenz Frey / GEZE GmbH
Slimdrive SL NT + GC 363 + LED tipkalo senzora
Situacija ugradnje Slimdrive SL NT + GC 363 + LED tipkalo senzora. © GEZE GmbH
Automatski pogon kliznih vrata Slimdrive SL NT-FR ugrađen u Grosspetertower u Zürichu
Automatski sustav linearnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje s niskom visinom konstrukcije i jasnom linijom dizajna © Lorenz Frey / GEZE GmbH

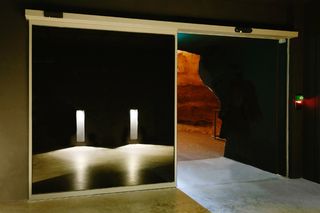

Automatska vrata s kliznim pogonom Slimdrive SL NT-FR, ugrađen u špilju Lascaux
optimalno za sustav odvoda dima i topline i prirodno prozračivanje u području fasade, osim toga, moguće je koristiti Slimchain kao sustav za dovod i odvod zraka © Jean-Luc Kokel / GEZE GmbH
Specifikacije proizvoda
| Slimdrive SL NT | |
| Za 1-krilne sustave vrata | Da |
| Za 2-krilne sustave vrata | Da |
| Izolacijsko staklo fino uokvireno | Da |
| MONO staklo, fino uokvireno | Da |
| Potpuno stakleni sustav (GGS) | Da |
| Integriran potpuno stakleni sustav (IGG) | Da |
| Krilo s okvirom (na lokaciji) | Da |
| Visina | 70 mm |
| Dubina | 190 mm |
| Težina krila (maks.), 1-krilno | 125 kg |
| Težina krila (maks.), 2-krilno | 125 kg |
| Širina otvora, 1-krilno | 700 mm - 3000 mm |
| Širina otvora, 2-krilno | 900 mm - 3000 mm |
| Radna temperatura | -15 - 50 °C |
| Tip zaštite | IP20 |
| Odvajanje od mreže | Glavna sklopka u pogonu |
| Sukladnost s normom | DIN 18650, DIN EN ISO 13849: Performance Level D, EN 16005 |
