1-krilna klizna vodilica

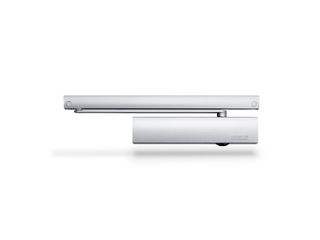

TS 5000 L ECline * Zatvarač vrata s kliznom vodilicom na suprotnoj strani spojnica za jednokrilna vrata bez prepreka sa širinom krila do 1250 mm i potporom otvaranja

Zatvarač vrata TS 5000 ECline gornji zatvarač vrata s kliznom vodilicom za jednokrilna vrata bez prepreka do 1250 mm širine krila s potporom otvaranja i s integriranim prigušivačem otvaranja, koji koči jako odgurnuta vrata.
  • Kontinuirano podesiva sila zatvaranja od EN 3-5
  • Pristupačnost bez prepreka prema DIN 18040 do EN 5 (širina krila 1250 mm)
  • Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
  • Potpora otvaranja za lako otvaranje i udoban prolazak kroz vrata
  • Potpora otvaranja s mogućnošću isključivanja kod vrata s opterećenjem vjetrom ili razlikama tlaka
  • Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
Prikaži više
  • Brzina zatvaranja može se individualno namjestiti
  • Integrirano prigušenje otvaranja, koči snažno otvorena vrata
  • Optički indikator sile zatvaranja za lakšu kontrolu namještanja
  • Sve funkcije s namještanjem sprijeda
Kontaktirajte nas

TS 5000 L ECline

Područja primjene

  • Protupožarna i protudimna zaštitna vrata
  • Desna i lijeva zaokretna vrata
  • Zaokretna vrata sa širinom krila do 1250 mm

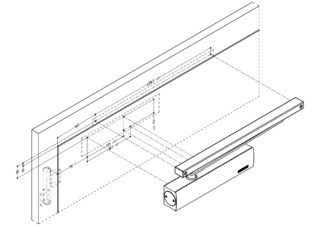

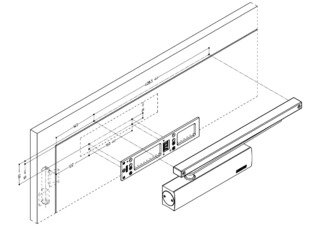

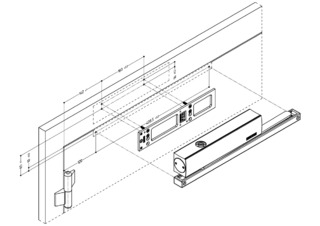

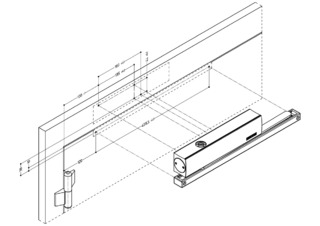

  • Montaža na vratno krilo suprotna strana otvaranja i montaža nadvratnika strana otvaranja
  • Pristupi bez prepreka prema DIN 18040 do EN 5

Situacija ugradnje u referentnim objektima i videosnimke

Decentan dizajn za moderna zaokretna vrata: GEZE TS 5000 zatvarač vrata TS 5000 pouzdano zatvara vrata i dobro se uklapa u arhitekturu

Decentan dizajn za moderna zaokretna vrata: GEZE TS 5000 zatvarač vrata

TS 5000 pouzdano zatvara vrata i dobro se uklapa u arhitekturu © Nicolas Thome / GEZE GmbH

Specifikacije proizvoda

TS 5000 L ECline
Sila zatvaranja prema EN 1154 EN 3 - 5
Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm 1250 mm
Širina krila (maks.) 1250 mm
Vrsta montaže Montaža na okvir na stranu otvaranja, Montaža krila vrata na suprotnu stranu spojnica
Kut otvaranja (maks.) 180 °
Prikladnost za protupožarna vrata Da
Podesiva sila zatvaranja Da, kontinuirano
Podesiva brzina zatvaranja Da
Podesivi završni moment zatvaranja Da, preko ventila
Integrirani prigušivač otvaranja Ja, hidrauličko namještanje
Integrirana potpora otvaranja Da
Položaj namještanja sile zatvaranja Sprijeda
Optički indikator sile zatvaranja Da
Blokada Opcijski

Preuzimanja

Varijante i pričvrsni materijal

ECline klizna vodilica TS 5000
Dijelovi

ECline klizna vodilica TS 5000

Za tijelo zatvarača TS 5000 ECline s potporom otvaranju

Detalji proizvoda
ECline klizna vodilica TS 5000
Dijelovi

ECline klizna vodilica TS 5000 BG

Za tijelo zatvarača TS 5000 L ECline kod montaže na krilo vrata na stranu suprotnu spojnicama i potpore otvaranja

Detalji proizvoda
Klizna vodilica TS 3/5000 BG
Dijelovi

Klizna vodilica BG TS 5000/3000

Standardna klizna vodilica s polugom, na strani suprotnoj spojnicama

Detalji proizvoda

* Obavijest o prikazanim proizvodima

Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
