Slimdrive EMD

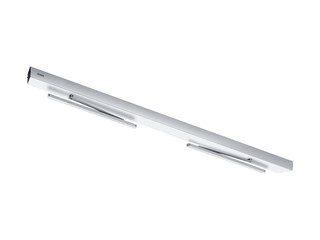

Sustav pogona okretnih vrata Slimdrive EMD-F 2-kril. * Elektromehanički sustav zaokretnih vrata za dvokrilna protupožarna i protudimna zaštitna vrata
- Kontinuirano podesiva sila zatvaranja od EN 4-6
- Brzina otvaranja i brzina zatvaranja mogu se individualno namjestiti
- Mehanički završni moment zatvaranja u pogonu bez struje i električki završni moment zatvaranja u regulacijskom pogonu, koji ubrzava vrata tik prije zatvorenog položaja
- Funkcija Low Energy otvara i zatvara vrata smanjenom brzinom pomicanja i time ispunjava najviše zahtjeve sigurnosti
- Funkcija Servo za motornu potporu ručnom otvaranju vrata
- Prepoznavanje prepreka primjećuje prepreku dodirom i zaustavlja postupak otvaranja ili zatvaranja
- Automatski obrnuti rad prepoznaje prepreku i vraća se natrag u otvoreni položaj
- Funkcija Push & Go nakon blagog pritiska rukom na krilo vrata aktivira automatiku pogona
- Pogon se može upotrebljavati s kliznom vodilicom ili polužjem
- Mogućnost priključivanja centrale za dojavu dima čiji signal u slučaju požara samostalno zatvara vrata
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
Područja primjene
- Protupožarna i protudimna zaštitna vrata
- Uređaji za blokadu s integriranom blokadom - treba uzeti u obzir zahtjeve specifične za zemlju
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Montaža na krilo vrata i montaža na okvir
Specifikacije proizvoda
| Sustav pogona okretnih vrata Slimdrive EMD-F 2-kril. | |
| Visina | 70 mm |
| Dubina | 121 mm |
| Težina krila (maks.), 1-krilno | 230 kg |
| Dimenzija spojnica (min.-maks.) 2-krilno | 1500 mm - 2800 mm |
| Širina krila (min.-maks.) | 750 mm - 1400 mm |
| Tip pogona | Elektromehanički |
| Kut otvaranja (maks.) | 130 ° |
| Predzategnutost opruge | EN4 - EN6 |
| DIN lijevo | Da |
| DIN desno | Da |
| Montaža na okvir na suprotnu stranu spojnica s polužjem | Da |
| Montaža na okvir na suprotnu stranu spojnica s vodilicom kotačića | Da |
| Montaža na okvir na stranu spojnica s vodilicom kotačića | Da |
| Montaža na krilo vrata na stranu spojnica s vodilicom kotačića | Da |
| Mehanički završni moment zatvaranja | Da |
| Električni završni moment zatvaranja | Da |
| Električna regulacija slijeda zatvaranja | Da |
| Odvajanje od mreže | Glavna sklopka u pogonu |
| Zadrška aktiviranja (maks.) | 20 s |
| Radni napon | 230 V |
| Nazivna snaga | 230 W |
| Napajanje strujom za vanjska trošila (24 V DC) | 1000 mA |
| Radna temperatura | -15 - 50 °C |
| Tip zaštite | IP20 |
| Način rada | Isklj, Automatika, Trajno otvoreno, Samo izlaz, Noć |
| Vrsta funkcije | Potpuno automatski |
| Funkcija automatike | Da |
| Funkcija Low Energy | Da |
| Funkcija Servo | Da |
| Automatsko obrtanje | Da |
| Push & Go | namjestivo |
| Rukovanje | Programska sklopka DPS, Programska sklopka integrirana u pogonu, Servisni terminal ST 220 |
| Parametriranje | Servisni terminal ST 220, Programska sklopka DPS |
| Sukladnost s normom | DIN 18650, EN 16005 |
Preuzimanja
Slimdrive EMD-F-IS
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
