TSA 325 NT ručno * Sustav ručnih rotirajućih vrata za dvokrilna i četverokrilna vrata
- Za okretanje krila vrata dovoljan je lagan pritisak rukom
- Jeftinije od automatskog pogona jer nema sigurnosnih naprava prema EN 16005
- Precizno zatvaranje krila vrata bočnim stijenkama
- Visoki izolacijski učinak od propuha, vremenskih utjecaja i buke
- Opcijski limitator broja okretaja regulira brzinu vrtnje kada se dosegne maks. granični broj okretaja
- Opcijsko automatsko vraćanje u položaj vraća vrata nakon prolaska u početni položaj
Područja primjene
- Trokrilni i četverokrilni sustavi vrata
- Unutarnja i vanjska vrata male frekvencije prolaska
- Reprezentativni ulazi u zgradu, s velikom količinom svjetlosti
- Fasade s uskim konstrukcijama stup-prečka
- Staklene fasade s najvišim standardima dizajna
- Moguć unutarnji promjer od 1800 do 3600 mm
- Prikladni profilni sustavi su fino uokvireni profilni sustav s ISO i mono staklom, potpuno stakleni sustav (GGS) i integrirani potpuno stakleni sustav (IGG)
Situacija ugradnje u referentnim objektima i videosnimke

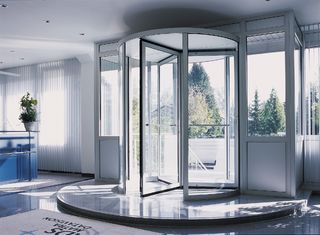

TSA 325 NT
ručna rotirajuća vrata brinu za tih, elegantan i lak pristup Vašoj zgradi. Ona su potrebama prilagođeno rješenje kada su broj posjetitelja i širina prolaza prilično mali. Ručna rotirajuća vrata okreću se, baš poput okretne barijere za prolaz, na blagi pritisak ruke. Sigurnosne naprave nisu potrebne. Rotirajuća vrata doprinose energetskoj efikasnosti u zgradi. Prilikom otvaranja smanjuje se gubitak unutarnje topline i minimalizira se prodor hladnoće. © Martin Jakob / GEZE GmbH
TSA 325 NT s Slimdrive EMD-F
Ručna rotirajuća vrata i automatski pogon zaokretnih vrata Slimdrive EMD-F, ugrađeni u Nadler Hotel u Soho, London © Michael Molloy / GEZE GmbH

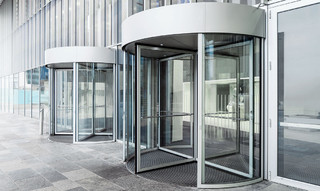

Rotirajuća vrata s poluautomatikom GEZE TSA 325 u ÖAMTC centrali Beč
Glavni i bočni ulaz su rotirajuća vrata s poluautomatskim GEZE TSA 325. Evakuacijska vrata i protupožarna vrata različiti zatvarači vrata GEZE TS 5000 ISM (E-ISM, EFS) sustav odvoda dima i topline u radionici RWA 110 tandem. © Sigrid Rauchdobler / GEZE GmbH
Specifikacije proizvoda
| TSA 325 NT ručno | |
| Ručno rukovanje | Da |
| S limitatorom broja okretaja (opcijski) | Da |
| S automatskim vraćanjem u položaj (opcijski) | Da |
| Funkcija Servo | Da |
| Unutarnji promjer (min.) | 1800 mm |
| Unutarnji promjer (maks.) | 3600 mm |
| Za 3-krilne sustave vrata | Da |
| Za 4-krilne sustave vrata | Da |
| Svijetla visina prolaza | 3000 mm |
| Visina vijenca (min.) | 75 mm |
| Izvedba bočnih dijelova | 10 mm VSG, Ispuna panela 22 mm, Panel glatke površine 34 mm, Posebna stakla na zahtjev |
| Izvedba krovne konstrukcije | Krov protiv prašine s drvenim pokrovom, optički limeni pokrov, vodonepropusni krov s odvodnim kanalom za vodu |
| Rasvjeta | kod varijante s krovom |
| Podne obloge | Podni otirač, Podni otirač po želji klijenta |
| Sustav zračne zavjese | Električna zračna zavjesa, Zračna zavjesa na toplu vodu, moguće ovisno o konstrukciji stropa |
| Raspored noćnog zaključavanja | U zatvorenom, Na otvorenom |
| Tip noćnog zaključavanja | Ručno |
| Dizajn noćnog zaključavanja | 10 mm VSG, ISO staklo 22 mm, Ispuna panela 22 mm, Posebna stakla na zahtjev |
| Zaključavanje | Ručno, Šipka, elektromehanička |
| Vodoravne ili okomite kvake vrata | Da |
| Podni prsten | Da |
| Ispodpodni pogon | Da |
| Tipkalo za invalidne osobe | Da |
| Sukladnost s normom | DIN 18650, EN 16005 |
Preuzimanja
LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH
LABELLING OBLIGATION: © Keith Hunter / GEZE GmbH
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
