Upravljanje ventilacijom

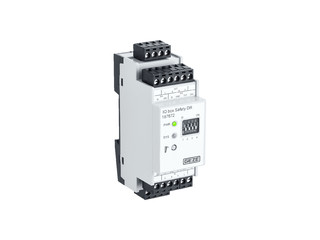

IQ box Safety * Sigurnosni uklopni modul za osiguranje opasnih mjesta na električno upravljanim prozorima
- Udovoljava zahtjevima najviših razreda zaštite u skladu s procjenom rizika za električno upravljane prozore prema Direktivi o strojevima (razred zaštite 4)
- Funkcionalna sigurnost ispitana prema TÜV-u u skladu s normom DIN EN 13849-1
- Četiri senzorska priključka, mogu se zauzeti uklopnim letvicama ili beskontaktnim senzorima
- Kućište DIN nosača s utičnim stezaljkama za brzo i jednostavno ožičenje
- Integrirano tipkalo za ručno zatvaranje prozora u slučaju servisa
- Jednostavno i brzo puštanje u rad zahvaljujući prethodno namještenim standardnim parametrima
Sigurnosni uklopni modul za osiguranje opasnih mjesta na električno upravljanim prozorima
IQ box Safety jamči sigurno zatvaranje prozora za automatsku ventilaciju i to osiguranjem glavnog i sporednog ruba zatvaranja. Ako senzori otkriju strano tijelo, prozor se zaustavlja ili se okreće smjer zatvaranja. Takva zaštita od prignječenja prstiju potrebna je prije svega u školama i dječjim vrtićima kako bi se mogla ostvariti automatska ventilacija jer je djeci posebno potrebna zaštita.
Područja primjene
- Osiguranje ruba zatvaranja na automatiziranim električno upravljanim prozorima s pogonima IQ windowdrive od 24 V
- Za priključak sigurnosnih uklopnih letvica i beskontaktnih senzora
- Jedan IQ box Safety po prozoru umrežava do četiri pogona prozora i dva pogona za blokadu
- Za prirodno prozračivanje, sustave odvoda dima i topline (RWA)
- Prikladno za sva upravljanja (RWA centrala, napajanje od 24 V, IQ box KNX, IQ gear)
Specifikacije proizvoda
| IQ box Safety | |
| Dimenzije | 35 x 90 x 60 mm |
| Vrsta montaže | Montaža na DIN nosač |
| Radni napon | 24 V DC |
| Potrošnja struje | 0.1 A |
| Dimenzije kabela (maks.) | 2.5 mm² |
| Maks. ukupna duljina pogona | 50 m |
| Maks. duljina kabela beskontaktnih senzora | 10 m |
| Maks. duljina kabela uklopnih letvica | 200 m |
| Ulazi senzora | 4 Stk. |
| Pogoni softvera | Verzija softvera pogona (IQ windowdrive) mora biti V3.2 ili novija ili V1.0 za F1200 +. |
| Radna temperatura | -5 - 70 °C |
| Tip zaštite | IP20 |
| Razred zaštite | III |
| Odobrene zaštitne uklopne letvice | 4,5k - 22k Ohm |
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
