TS 5000 E-ISM

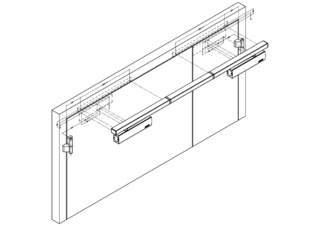

TS 5000 E-ISM/G * Sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s integriranom regulacijom slijeda zatvaranja i električnom blokadom na pomičnom krilu

Zatvarač vrata TS 5000 L-ISM Sustav gornjeg zatvarača vrata za 2-krilna vrata s integriranom mehaničkom regulacijom slijeda zaključavanja, standardna montaža na krilo vrata/suprotna strana otvaranja
  • Sustav s dva zatvarača vrata TS 5000 i E-ISM/G kliznom vodilicom s blokadom na pomičnom krilu
  • Kontinuirano podesiva sila zatvaranja od EN 2-6
  • Radni napon 24 V DC
  • Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
  • Električna blokada u kliznoj vodilici pomičnog krila, područje blokiranja 80°-130°
  • Blokada pasivnog krila može se odvijati pomoću magnetskog držača
Prikaži više
  • Regulacija slijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
  • Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
  • Brzina zatvaranja može se individualno namjestiti
  • Integrirano prigušenje otvaranja, koči snažno otvorena vrata
  • Optički indikator sile zatvaranja za lakšu kontrolu namještanja
  • Sve funkcije s namještanjem sprijeda
Kontaktirajte nas

Sustav zatvarača vrata s kliznom vodilicom za dvokrilna vrata s integriranom regulacijom slijeda zatvaranja i električnom blokadom na pomičnom krilu

Područja primjene

  • Protupožarna i protudimna zaštitna vrata
  • Dvokrilna desna i lijeva zaokretna vrata
  • Moguća je simetrična i asimetrična podjela vrata
  • Zaokretna vrata udaljenosti spojnica do 2800 mm i širine krila od 1400 mm
  • Minimalan razmak spojnica 1300 mm, minimalna širina pasivnog krila 400 mm
  • Montaža krila vrata na strani spojnica
  • Uređaji za blokadu s integriranom blokadom na pasivnom krilu

Specifikacije proizvoda

TS 5000 E-ISM/G
Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm 1400 mm
Širina krila (maks.) 1400 mm
Vrsta montaže Montaža krila vrata na strani spojnica
Kut otvaranja (maks.) 180 °
Ulazni napon 24 V DC
Minimalan razmak spojnica 1300 mm
Minimalna širina pasivnog krila 400 mm
Prikladnost za protupožarna vrata Da
Podesiva sila zatvaranja Da, kontinuirano
Podesiva brzina zatvaranja Da
Podesivi završni moment zatvaranja Da, preko ventila
Integrirani prigušivač otvaranja Ja, hidrauličko namještanje
Položaj namještanja sile zatvaranja Sprijeda
Optički indikator sile zatvaranja Da
Blokada Električno
Funkcija blokade na pomičnom krilu / pasivnom krilu Da / Ne
Područje blokade 80 ° - 130 °
Integrirana regulacija slijeda zatvaranja Da

Varijante i pričvrsni materijal
