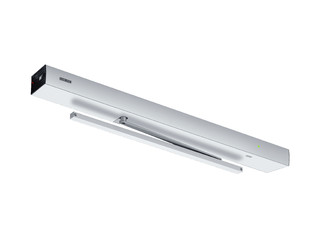

Slimdrive EMD-F/R * Elektromehanički pogon zaokretnih vrata za jednokrilna protupožarna i protudimna vrata s integriranom dimnom sklopkom
- Kontinuirano podesiva sila zatvaranja od EN 4-6
- Integrirana centrala za dojavu dima čiji signal u slučaju požara samostalno zatvara vrata
- Brzina otvaranja i brzina zatvaranja mogu se individualno namjestiti
- Funkcija Low Energy otvara i zatvara vrata smanjenom brzinom pomicanja i time ispunjava najviše zahtjeve sigurnosti
- Prepoznavanje prepreka primjećuje prepreku dodirom i zaustavlja postupak otvaranja ili zatvaranja
- Automatski obrnuti rad prepoznaje prepreku i vraća se natrag u otvoreni položaj
- Funkcija Push & Go nakon blagog pritiska rukom na krilo vrata aktivira automatiku pogona
- Pogon se može upotrebljavati s kliznom vodilicom ili polužjem
- Funkcija Servo za motornu potporu ručnom otvaranju vrata
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
Područja primjene
- Protupožarna i protudimna zaštitna vrata
- Montaža na okvir na stranu otvaranja i na suprotnu stranu otvaranja
- Jednokrilna desna i lijeva zaokretna vrata
- Zaokretna vrata sa širinom krila do 1400 mm ili težinom do 230 kg
- Minimalna širina krila vrata 750 mm
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Uređaji za blokadu s integriranom blokadom - treba uzeti u obzir zahtjeve specifične za zemlju
Specifikacije proizvoda
Slimdrive EMD-F/R | |
Težina krila (maks.), 1-krilno | 230 kg |
Širina krila (min.-maks.) | 850 mm - 1400 mm |
Dubina špalete (maks.) | 300 mm |
Preklop vrata (maks.) | 50 mm |
Tip pogona | Elektromehanički |
Kut otvaranja (maks.) | 130 ° |
DIN lijevo | Da |
DIN desno | Da |
Montaža na okvir na suprotnu stranu spojnica s polužjem | Da |
Montaža na okvir na suprotnu stranu spojnica s vodilicom kotačića | Da |
Montaža na okvir na stranu spojnica s vodilicom kotačića | Da |
Montaža na krilo vrata na suprotnu stranu spojnica s vodilicom kotačića | Ne |
Montaža na krilo vrata na stranu spojnica s vodilicom kotačića | Ne |
Montaža na krilo vrata na stranu spojnica s polužjem | Ne |
Mehanički završni moment zatvaranja | Da |
Električni završni moment zatvaranja | Da |
Odvajanje od mreže | Glavna sklopka u pogonu |
Zadrška aktiviranja (maks.) | 20 s |
Radni napon | 230 V |
Nazivna snaga | 230 W |
Napajanje strujom za vanjska trošila (24 V DC) | 1000 mA |
Radna temperatura | -15 - 50 °C |
Vlaga zraka, ne kondenzira (maks.) | 95 % |
Tip zaštite | IP20 |
Način rada | Automatika, Trajno otvoreno, Noć, Isklj, Samo izlaz |
Funkcija automatike | Da |
Funkcija Low Energy | Da |
Funkcija Servo | Da |
Detekcija prepreka | Da |
Automatsko obrtanje | Da |
Push & Go | namjestivo |
Rukovanje | Programska sklopka integrirana u pogonu, Programska sklopka DPS, Programska sklopka MPS |
Parametriranje | Servisni terminal ST 220, Programska sklopka DPS, GEZEconnects (PC + Bluetooth) |
Sukladnost s normom | DIN 18263-4, DIN 18650, EN 16005 |
Odobrenja | Opća dozvola građevinskog nadzora Njemačkog instituta za građevinsku tehniku (DIBT) kao uređaj za blokadu |
Prikladnost za protupožarna vrata | Da |
Integrirana dimna sklopka | Da |
