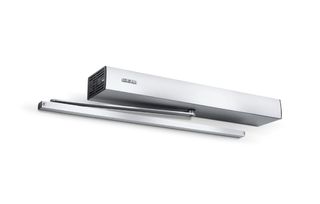

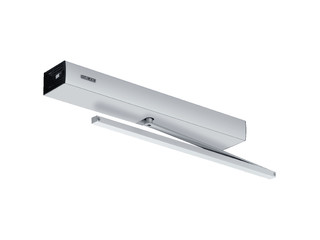

Slimdrive EMD * Elektromehanički pogon zaokretnih vrata visine od samo 7 cm za jednokrilna vrata do 180 kg
- Brzina otvaranja i brzina zatvaranja mogu se individualno namjestiti
- Električki završni moment zatvaranja, koji ubrzava vrata tik prije zatvorenog položaja
- Funkcija Low Energy otvara i zatvara vrata smanjenom brzinom pomicanja i time ispunjava najviše zahtjeve sigurnosti
- Funkcija vjetrobrana regulira otvaranje i zatvaranje dvaju vrata koja se nalaze jedna iza drugih (predvorje)
- Prepoznavanje prepreka primjećuje prepreku dodirom i zaustavlja postupak otvaranja ili zatvaranja
- Automatski obrnuti rad prepoznaje prepreku i vraća se natrag u otvoreni položaj
- Funkcija Push & Go nakon blagog pritiska rukom na krilo vrata aktivira automatiku pogona
- Pogon se može upotrebljavati s kliznom vodilicom ili polužjem
Područja primjene
- Jednokrilna desna i lijeva zaokretna vrata
- Zaokretna vrata sa širinom krila do 1400 mm ili težinom do 180 kg
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Montaža na krilo vrata i montaža na okvir

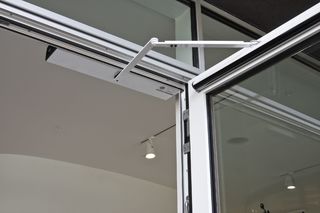

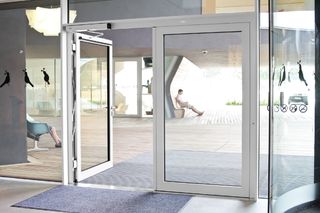

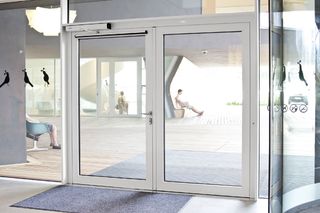

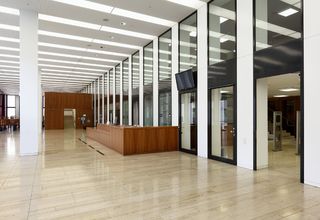

Situacija ugradnje u referentnim objektima i videosnimke
Specifikacije proizvoda
Slimdrive EMD | |
Visina | 70 mm |
Dubina | 121 mm |
Težina krila (maks.), 1-krilno | 180 kg |
Dimenzija spojnica (min.-maks.) 2-krilno | 1500 mm - 2800 mm |
Širina krila (min.-maks.) | 750 mm - 1400 mm |
Dubina špalete (maks.) | 400 mm |
Preklop vrata (maks.) | 30 mm |
Tip pogona | Elektromehanički |
Kut otvaranja (maks.) | 130 ° |
DIN lijevo | Da |
DIN desno | Da |
Montaža na okvir na suprotnu stranu spojnica s polužjem | Da |
Montaža na okvir na suprotnu stranu spojnica s vodilicom kotačića | Da |
Montaža na okvir na stranu spojnica s vodilicom kotačića | Da |
Montaža na krilo vrata na stranu spojnica s vodilicom kotačića | Da |
Električni završni moment zatvaranja | Da |
Električna regulacija slijeda zatvaranja | Da |
Odvajanje od mreže | Glavna sklopka u pogonu |
Zadrška aktiviranja (maks.) | 20 s |
Radni napon | 230 V |
Nazivna snaga | 230 W |
Napajanje strujom za vanjska trošila (24 V DC) | 1000 mA |
Radna temperatura | -15 - 50 °C |
Tip zaštite | IP20 |
Način rada | Isklj, Automatika, Trajno otvoreno, Samo izlaz, Noć |
Vrsta funkcije | Potpuno automatski |
Funkcija automatike | Da |
Funkcija Low Energy | Da |
Funkcija tipki | Da |
Funkcija vjetrobrana | Da |
Detekcija prepreka | Da |
Automatsko obrtanje | Da |
Push & Go | namjestivo |
Rukovanje | Programska sklopka DPS, Programska sklopka integrirana u pogonu |
Parametriranje | GEZEconnects (PC + Bluetooth), Servisni terminal ST 220, Programska sklopka DPS |
Sukladnost s normom | DIN 18650, EN 16005 |
Preuzimanja
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
